Applications pour cartes ARDUINO
Commande d'un moteur à distance
par l'intermédiaire du système Bluetooth
d'un Smartphone Android
MoteurBluetooth

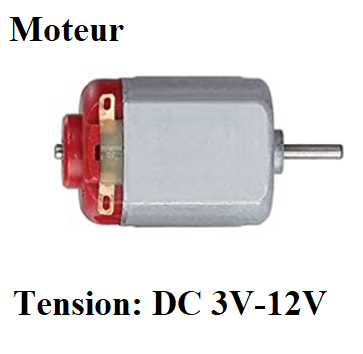

Ce programme B4R permet de connecter un petit moteur DC (3 à 12 Volts) à une carte ARDUINO puis de le piloter grâce à l'utilisation du module Bluetooth HC-05 avec un Smartphone Android
1 - Partie technologie Arduino:

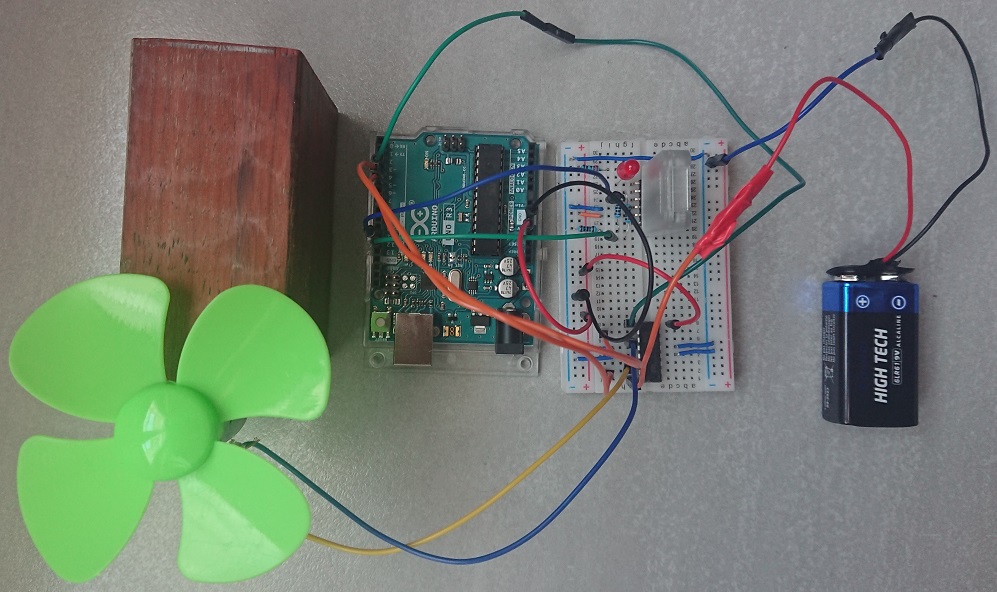

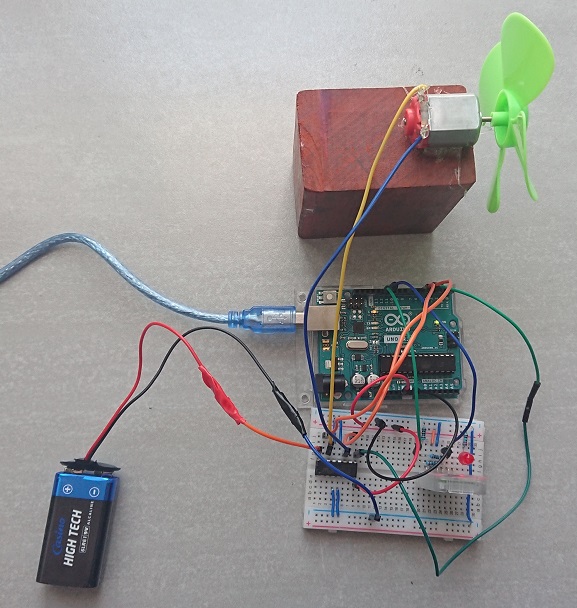

Montage du dispositif

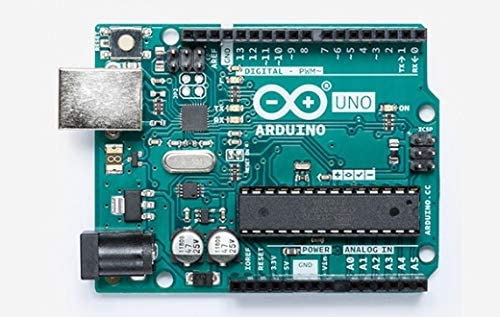

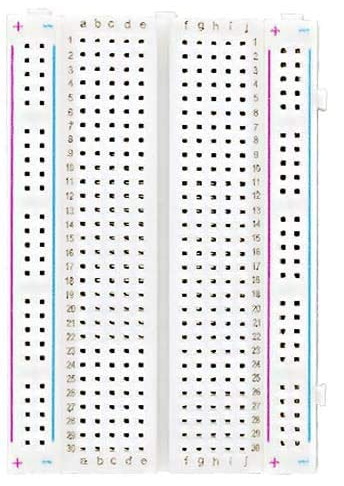

Matériel: Une carte ARDUINO UNO, une plaque de connexions rapides, un petit moteur DC (3V-9V) , un module Bluetooth HC-05, 3 résistances de 1 Kohm , 1 résistance de 220 ohms, 1 LED de couleur (rouge par exemple), câbles et jumpers pour les connexions.

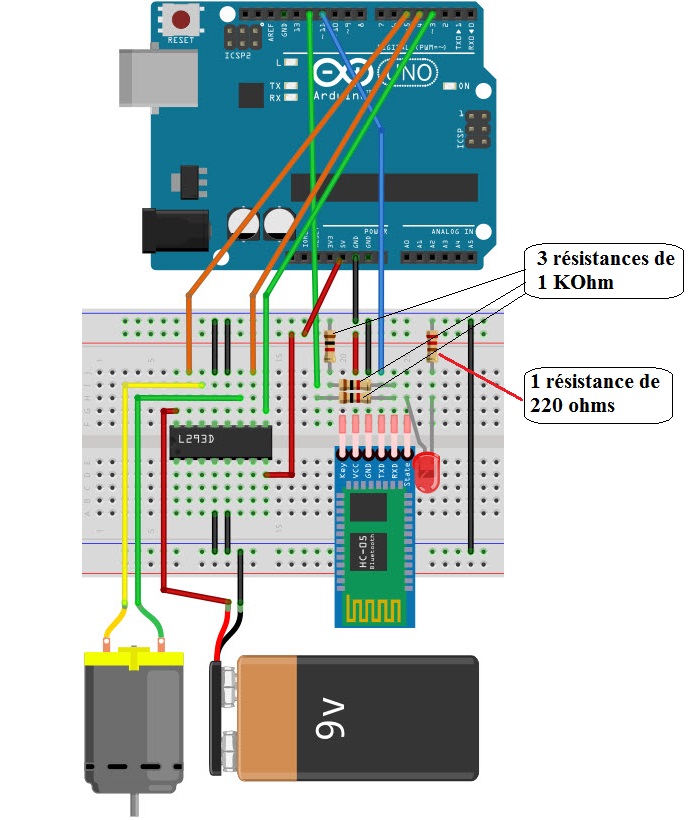

Schéma de montage du dispositif Arduino
2 - Partie technologie Bluetooth:
Application
Android pour gérer
le dispositif par Bluetooth
à partir d'un Smartphone Android

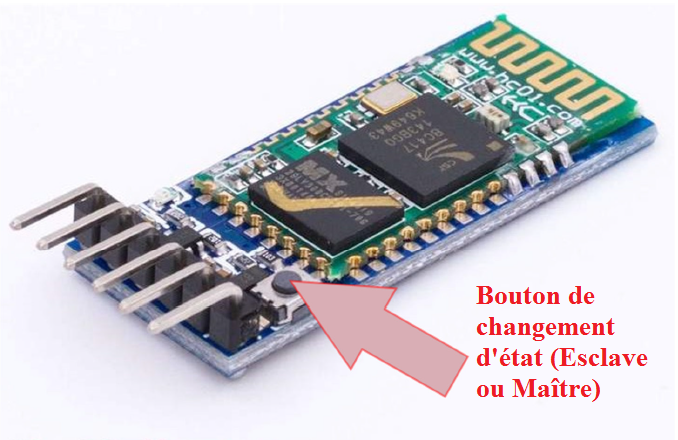

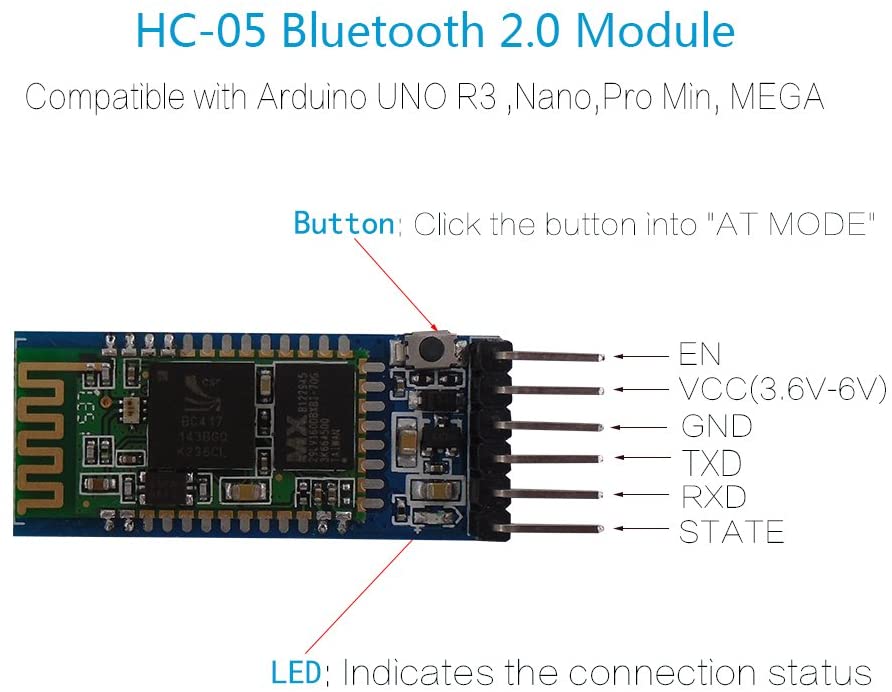

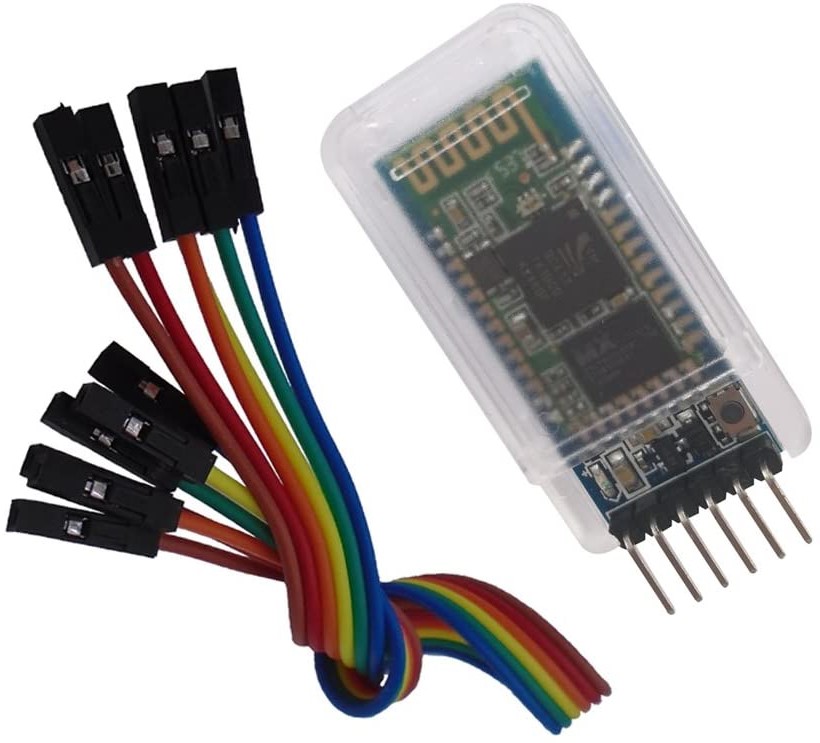

Spécification des 6 broches du module Bluetooth HC-05

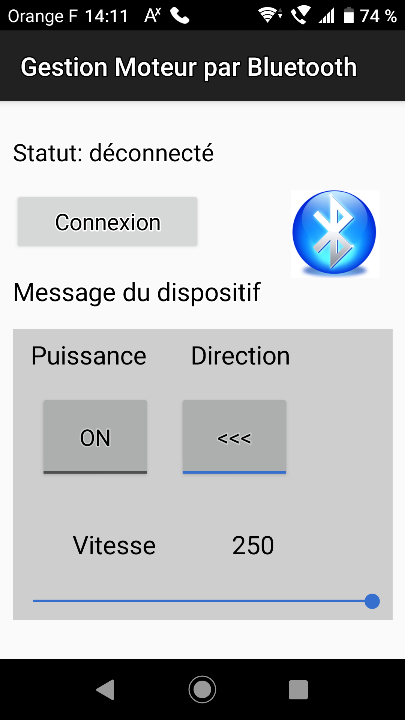

Ecran d'accueil du Smartphone
avec l'application Android dédiée
Cette application B4A (Android) va servir d'intermédiaire entre votre Smartphone Android (ou tablette) et le dispositif Arduino sur lequel est branché le moteur . Lors de la première utilisation, un code PIN élémentaire (1234) vous sera demandé puis les connexions ultérieures se feront automatiquement. Ensuite vous pourrez contrôler le fonctionnement du moteur à l'aide de deux touches (ou boutons): Puissance: ON/OFF (Marche/Arrêt) et Direction: ( >>> ou <<<) et du curseur permettant de modifier la vitesse de rotation du moteur.
Télécharger le programme Arduino B4R
Télécharger l'application Bluetooth Android
Le programme HC05DCMotor.B4R a été développé grâce à la plate-forme B4X :
et plus particulièrement B4R (Visual Basic pour Arduino):
Installation gratuite des logiciels nécessaires
>>> Installation B4R
Le programme GestionMoteurBT.B4A a été développé grâce à la plate-forme B4X :
et plus particulièrement B4A (Visual Basic pour Arduino):
Installation gratuite des logiciels nécessaires
>>> Installation B4A
