Construction et animation d'une Case Créole
Ce dossier concerne la construction puis l'animation d'une maquette de maison coloniale grâce à 2 applications B4X
1- Application B4A pour Smartphone Android avec système Bluetooth (B4A application for Android Smartphone with Bluetooth system)
2 - Application B4R pour carte Arduino MEGA2560 ou compatible (B4R application for Arduino MEGA2560 board or compatible)

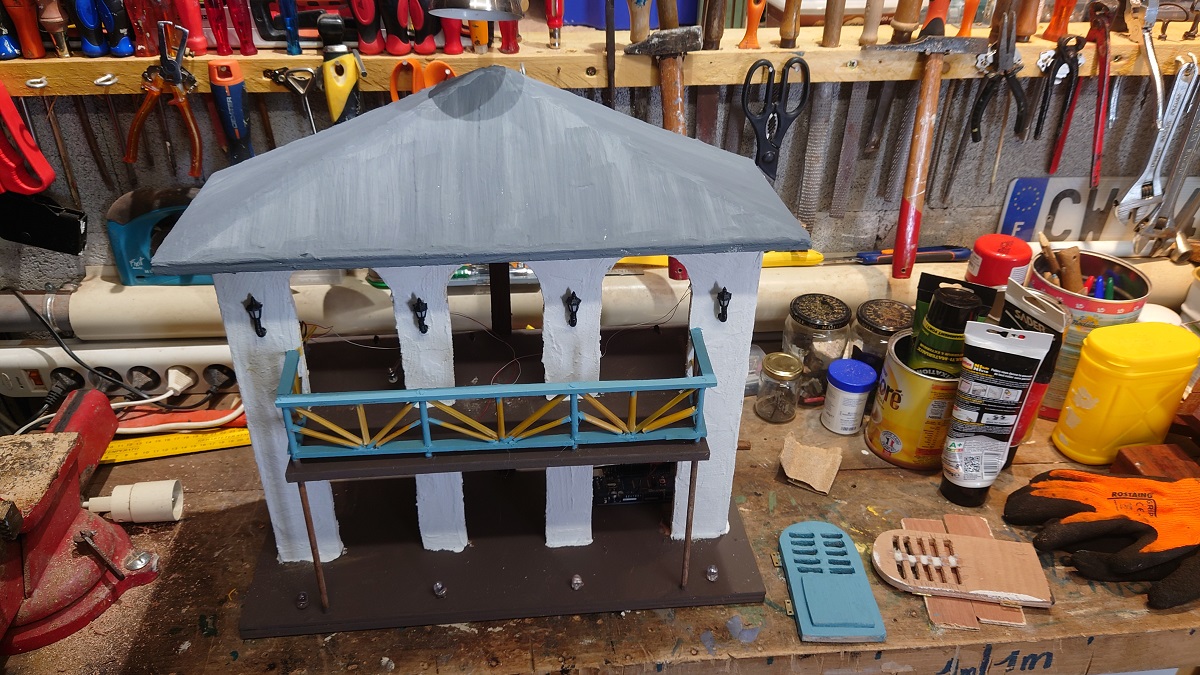

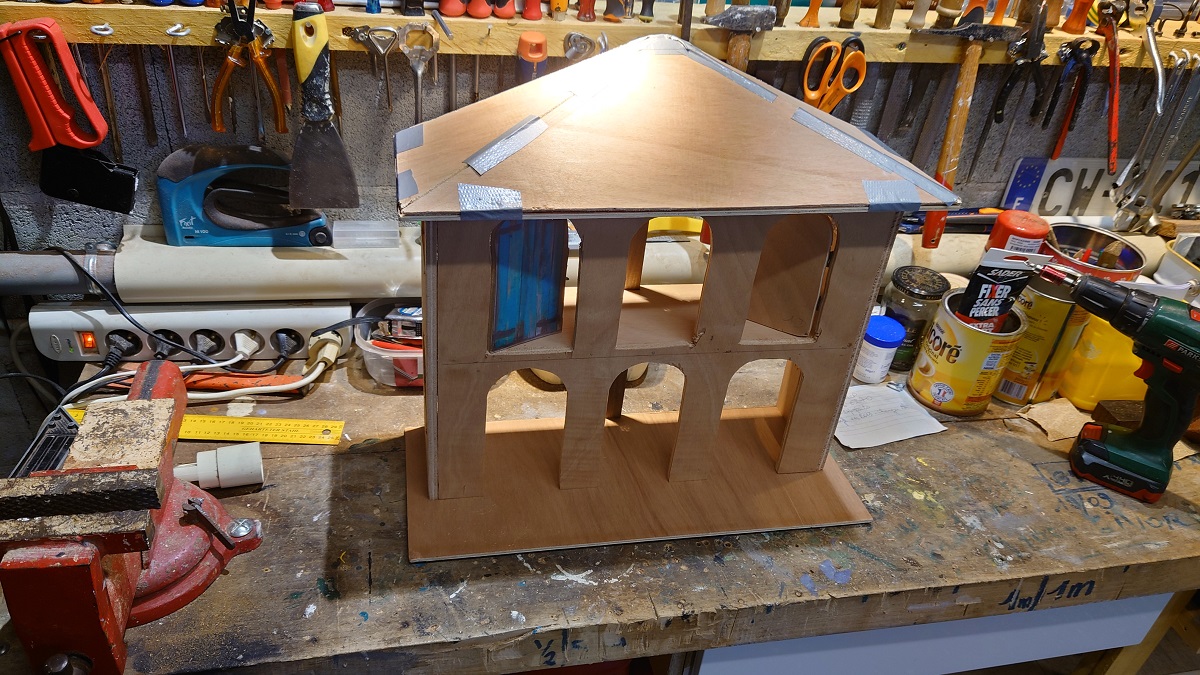

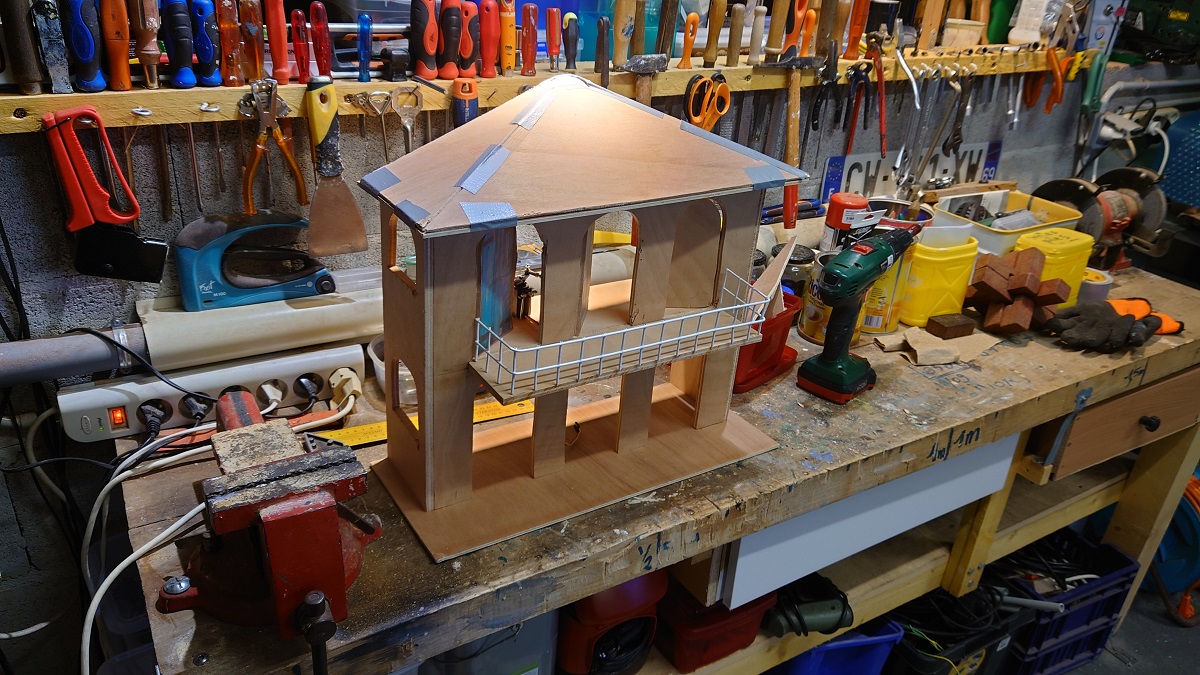

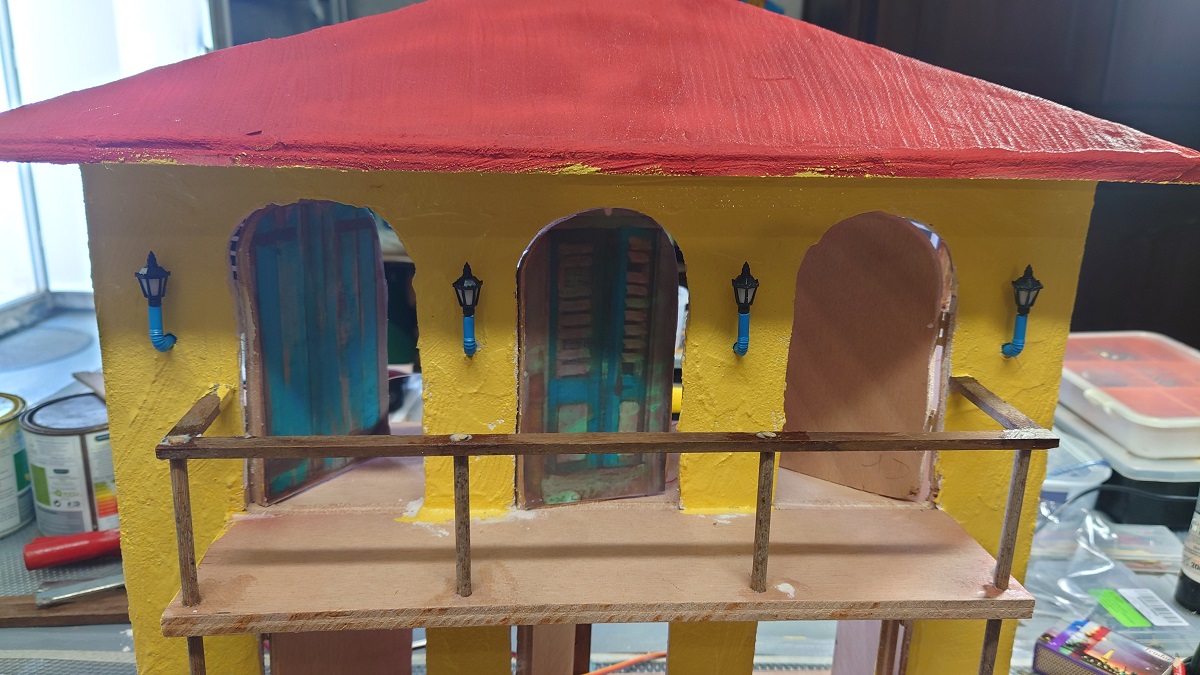

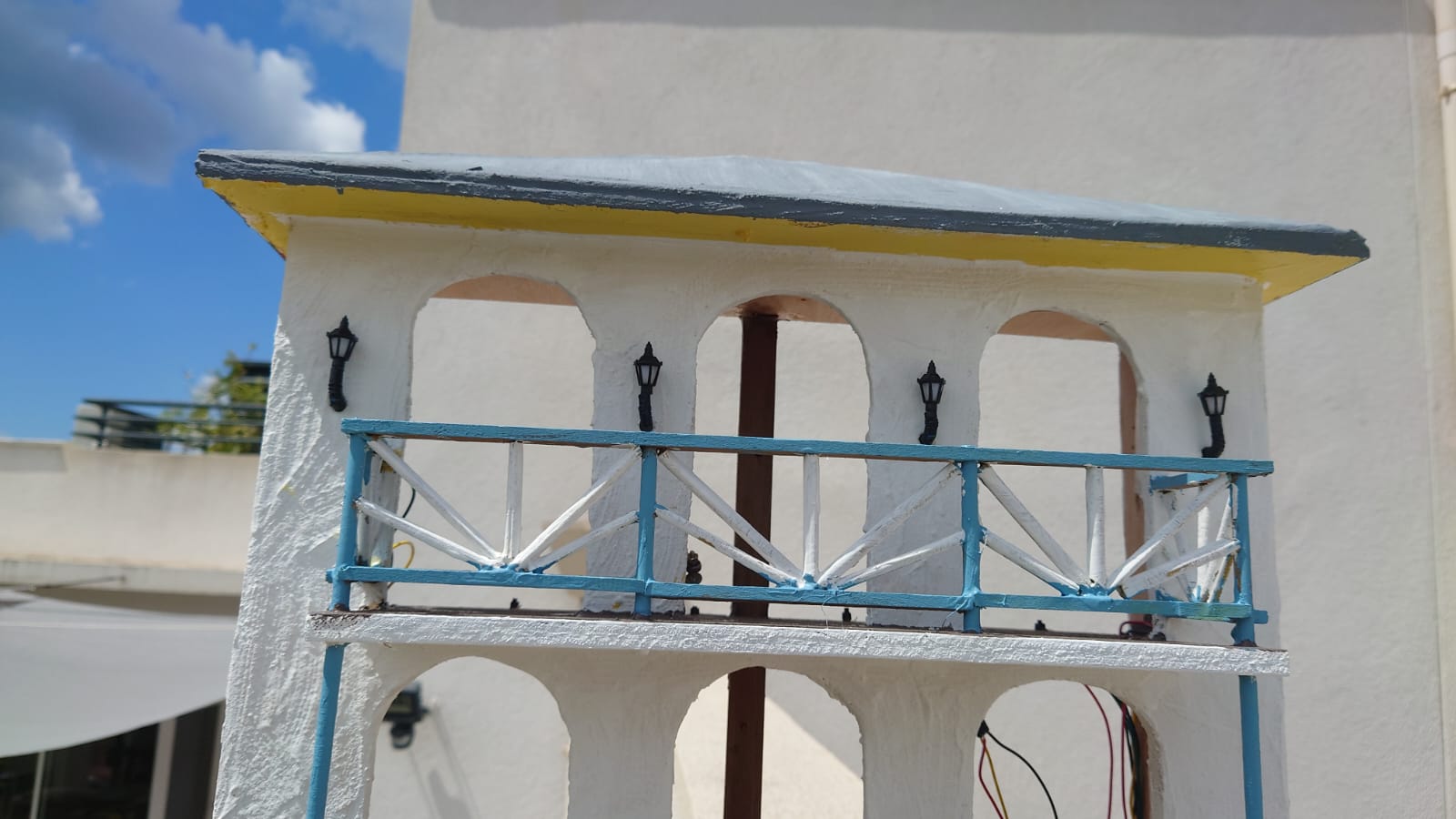

3 – Construction d’une maquette de case créole - Bricolage artisanal (Construction of a Creole house model - DIY craft)

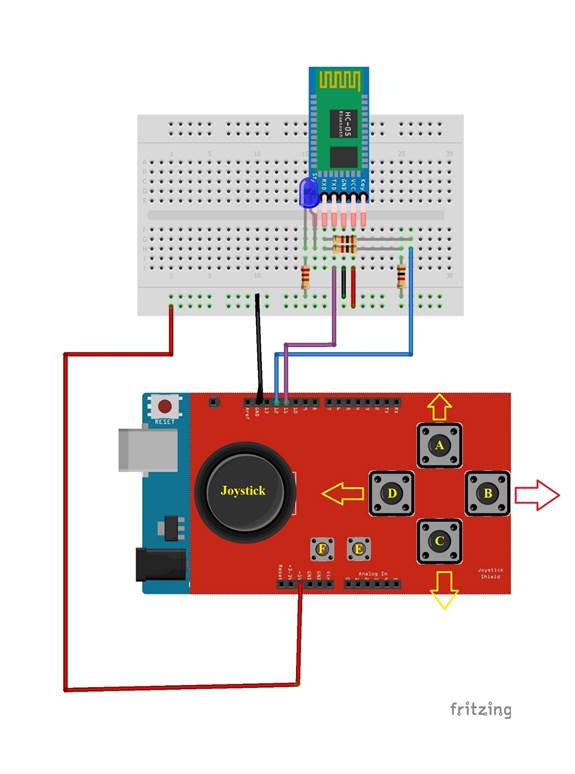

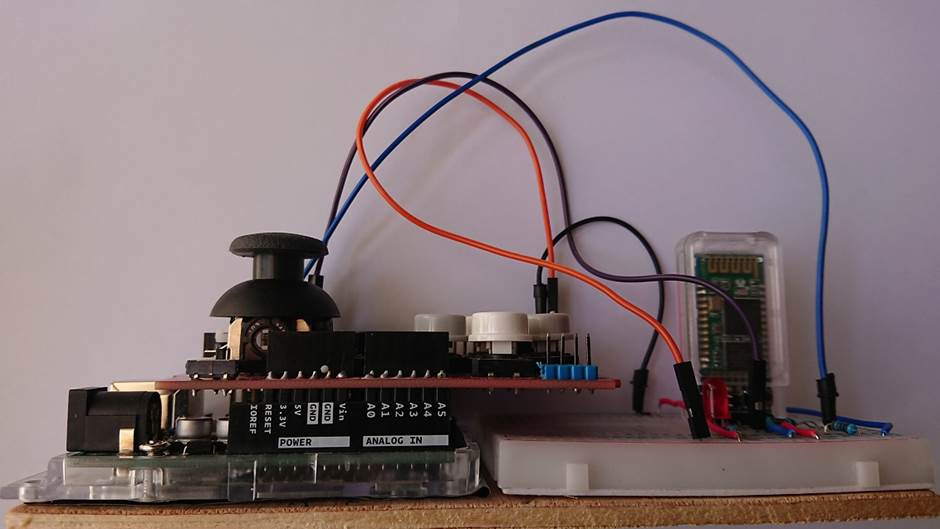

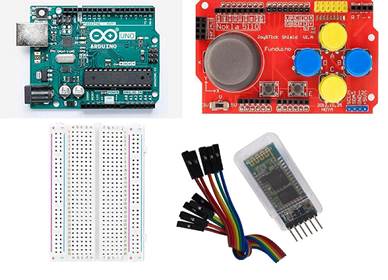

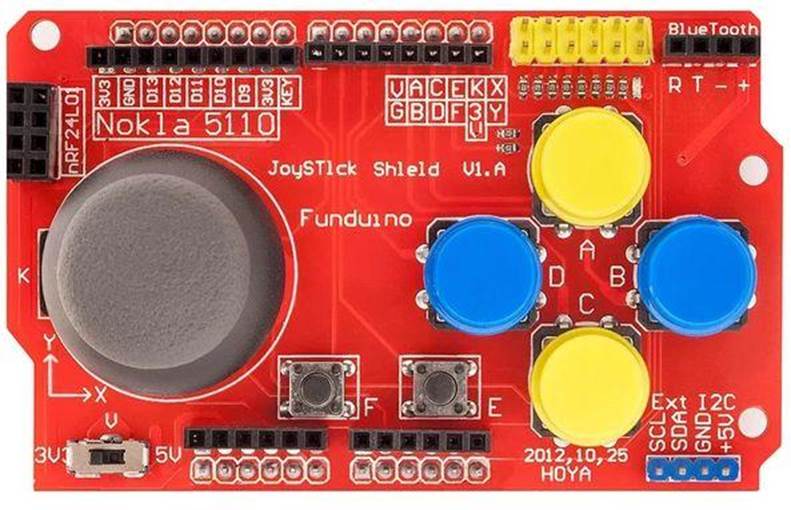

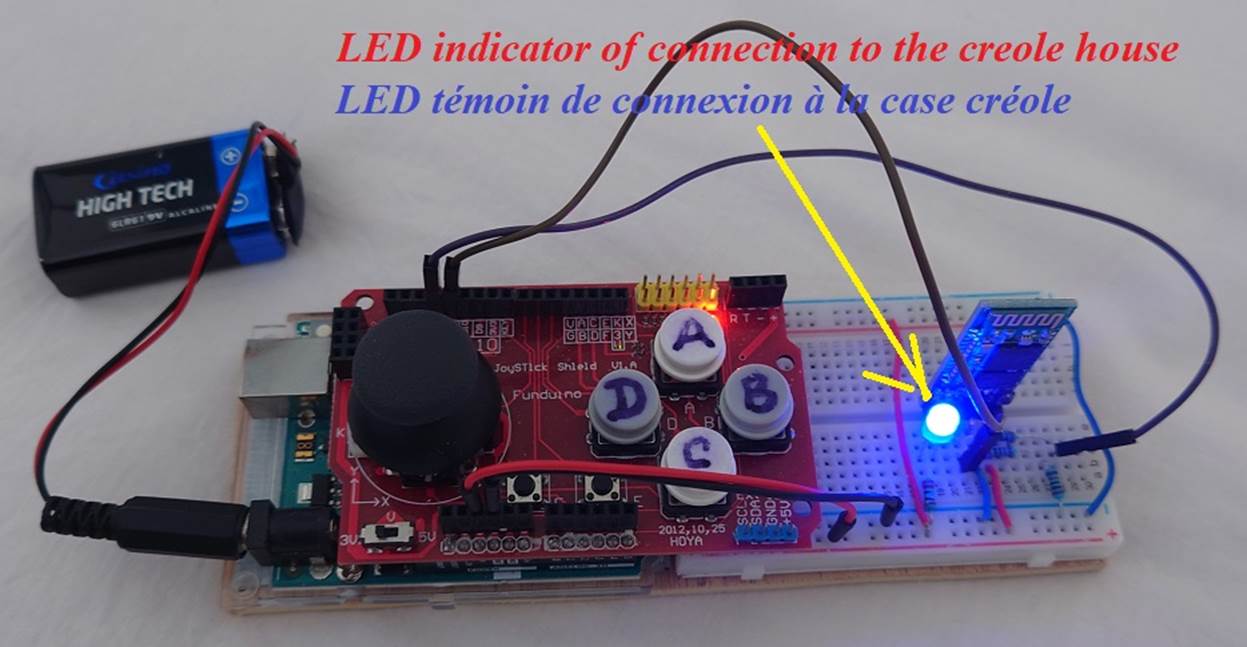

4 – Réalisation d’une télécommande B4R alternative (Realization of an alternative B4R remote control)

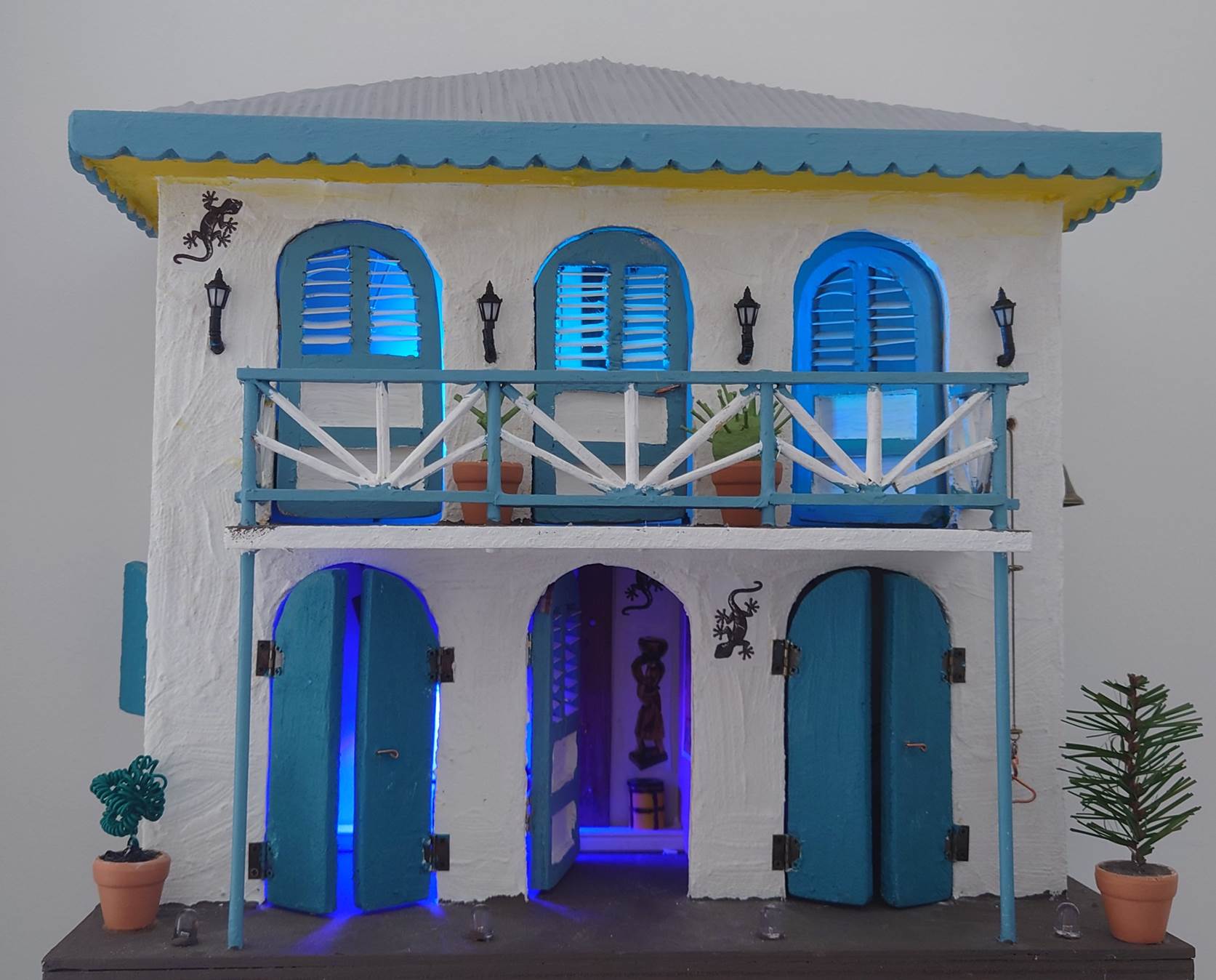

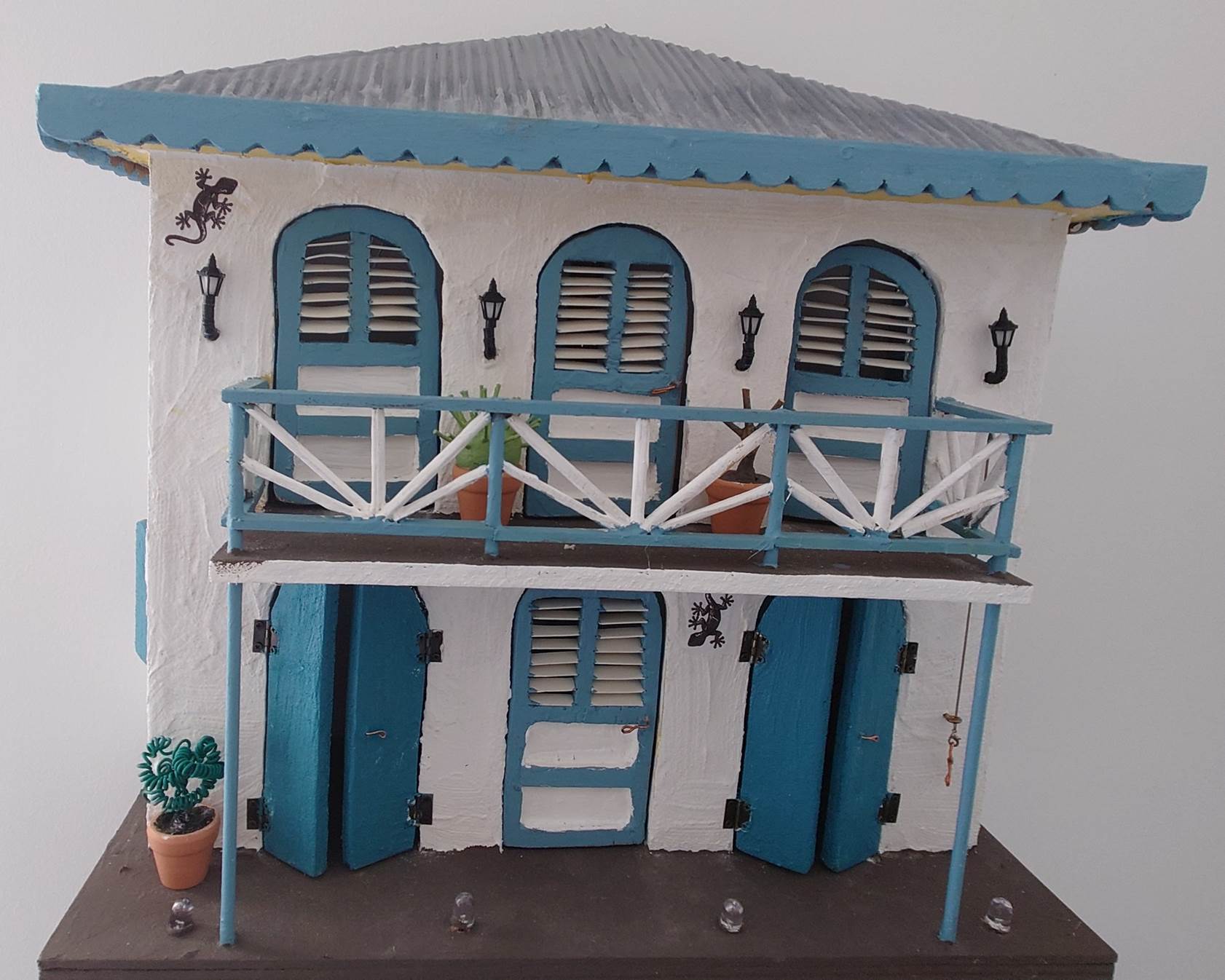

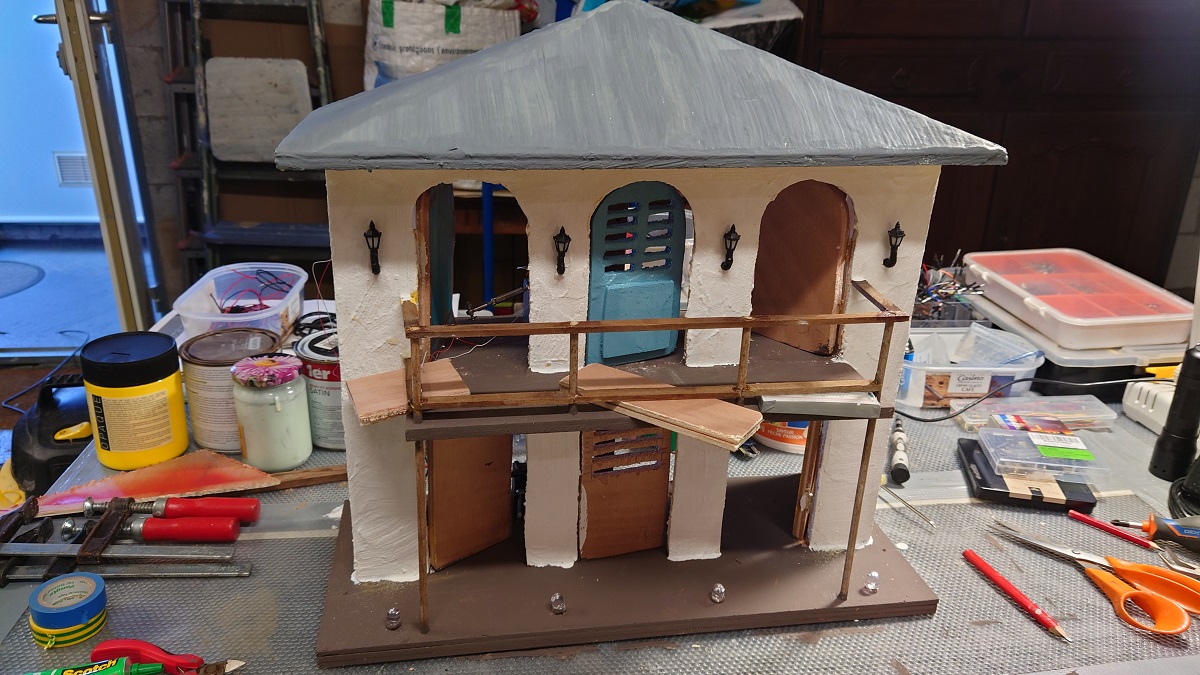

Construction d'une « Case Créole »
Notre but n'est pas de donner ici la
méthode de construction d'une case créole. Chacun pourra choisir son modèle en
fonction de ses préférences. Notre rôle consiste essentiellement à proposer des
techniques d'animation de la maison que vous construirez en tenant compte des
impératifs techniques nécessaires à la réussite des animations proposées:
- Allumage et extinction à distance de
lumières intérieures et/ou extérieures
- Déclenchement à distance d'une sonnerie
intérieure (Vibration d’un buzzer ou clochette secouée par un petit
servo-moteur)
- Ouverture et fermeture à distance de deux
portes, volets ou fenêtres selon vos choix.
Nous nous contenterons de proposer ci-dessous plusieurs types de "cases créoles" existantes ou imaginées, avec un simple rez-de-chaussée ou avec un étage. A vous de choisir et de vous lancer !

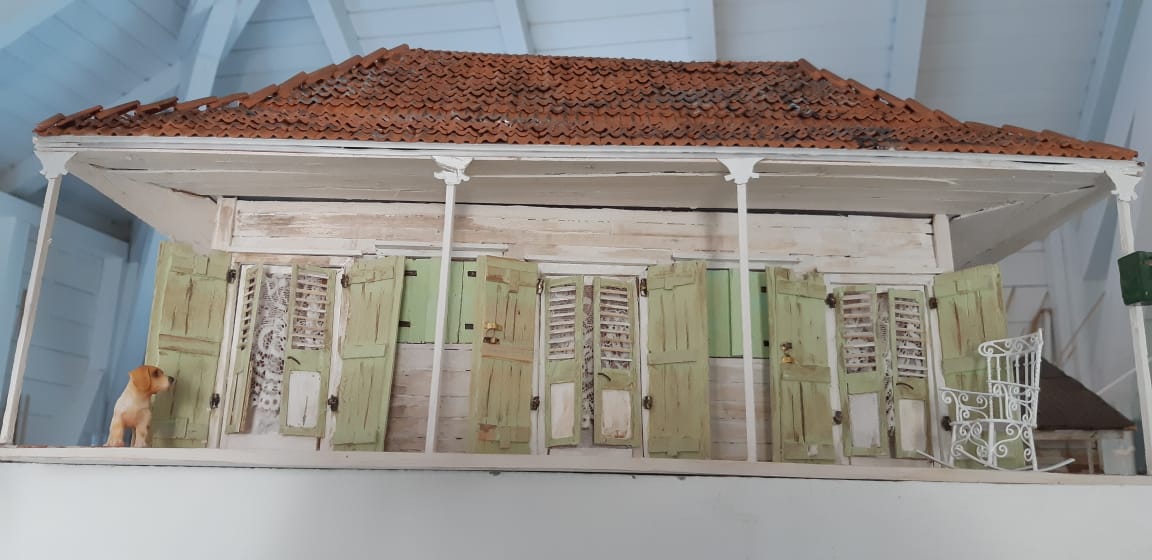

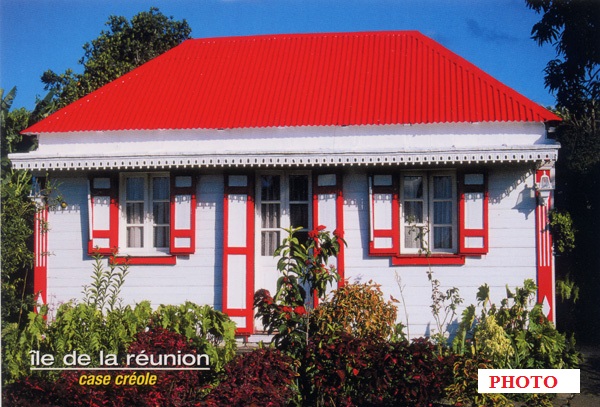

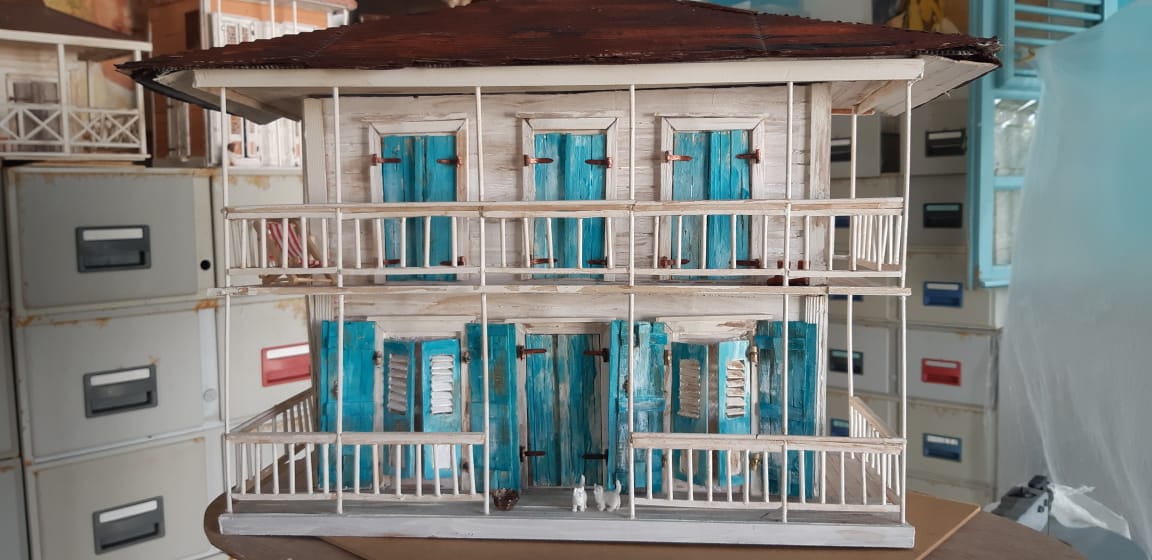

Photos de plusieurs "cases créoles" existantes ou ayant existé
Dessins de projets de cases créoles
1 - Application B4A proposée pour l'animation Bluetooth à partir de
votre Smartphone
Cette application va permettre de piloter
la Case Créole lorsqu'elle sera terminée et que tous les composants
électroniques auront été installés et connectés à l'intérieur (Voir 2ème partie
plus bas). Cette application pourrait fonctionner seule mais cela n'aurait
aucun intérêt puisque rien ne pourrait être télécommandé.
|
|
|
|
|
1 - Écran d'accueil |
2 - Boutons de commande |
3 - Actions en cours |

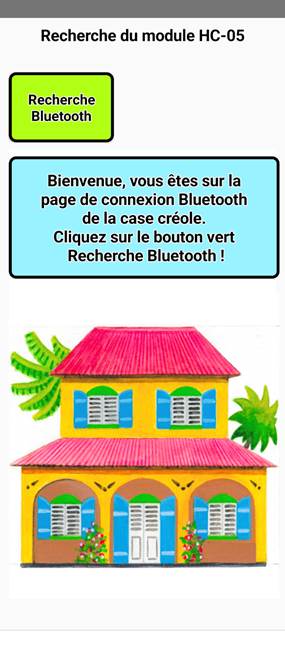

L'écran d'accueil de l'application sur
Smartphone est affiché ci-dessus à gauche. Avant de lancer cette application,
il faut bien entendu mettre la «Case Créole» sous
tension en appuyant sur l'interrupteur général. La petite LED rouge du module
Bluetooth HC05 va alors se mettre à clignoter dans l'attente d'une connexion.
Presser alors sur le bouton vert
"Connexion" situé en haut et à gauche de l'écran d'accueil de votre
Smartphone puis attendre la connexion à la Case Créole.

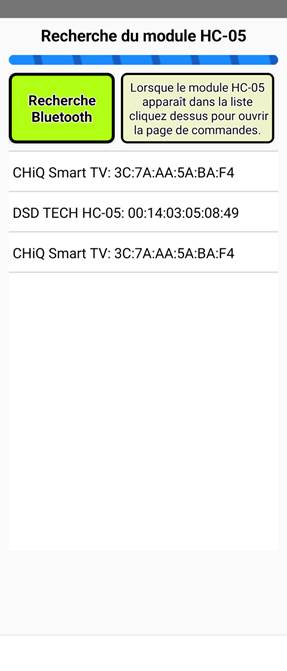

La mention "Aucun dispositif
connecté" est remplacée par "Recherche dispositif en cours".
Et si tout se passe bien et que le module
HC05 a été détecté, le message "HC-05 trouvé, veuillez patienter"
s'affiche alors.
Par contre, en cas de non-détection du
module HC5 Bluetooth, l'écran du Smartphone va s'assombrir et les messages
suivants apparaîtront:
En haut de l'écran du Smartphone:
"Module HC-05 non détecté".
et au centre:
"Vérifiez l'alimentation de la Case Créole. Le module Bluetooth HC-05 ne
semble pas être alimenté, allumez la case créole, la mini-led
rouge du module doit clignoter rapidement puis appuyez de nouveau sur le bouton
"Connexion".
Plusieurs causes peuvent être à l'origine
de ce message d'erreur. La plus probable est le fait que l'utilisateur a oublié
d'allumer le "Case Créole", c'est à dire de la mettre sous tension en
appuyant sur l'interrupteur général installé sur la maquette. Il se peut que la
pile de 9 Volts à pression soir mal branchée ou défectueuse ou usée.
Dans ce cas,cliquer sur OK puis, après avoir vérifié la mise
sous tension de la Case Créole, presser de nouveau le bouton vert
"Connexion".
Si la "Case Créole" est
correctement mise sous tension, une petite LED rouge installée sur le module
Bluetooth HC05 clignote rapidement dans l'attente de la connexion avec un
dispositif Android.
Lorsque le module est détecté, la petite
LED rouge ne clignote plus que 2 fois par seconde et le message suivant s'affiche: "Connexion à HC-05" puis, si la
connexion réussit, cette petite LED rouge clignote 2 fois rapidement puis reste
éteinte 2 à 3 secondes. Une diode bleue a été ajoutée à côté pour confirmer la
connexion en s'allumant de façon continue et le message suivant s'affiche sur
l'écran du Smartphone: "Module Bluetooth HC-05
connecté".

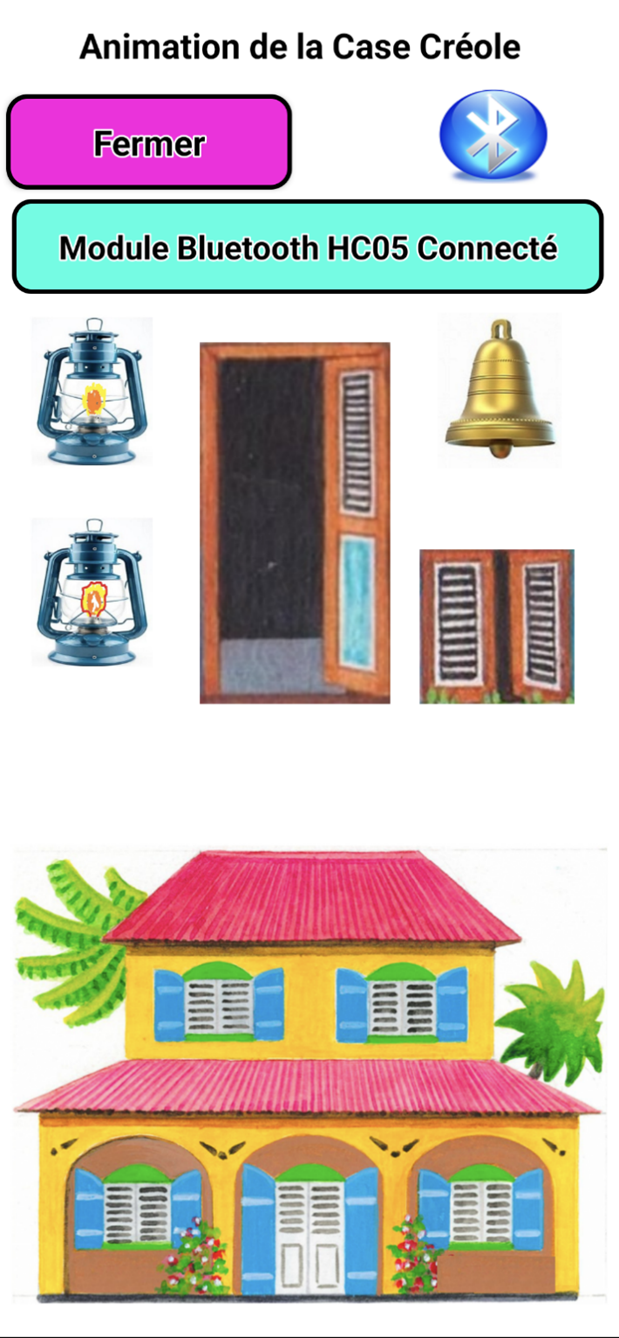

Le texte d'accueil du Smartphone disparaît
alors et laisse apparaître les boutons de commande de la "Case
Créole". Le bouton vert "Connexion" disparaît et est remplacé
par le bouton "Fermer" utile si vous désirez quitter l'application.
Le logo bleu "Bluetooth" est affiché en haut et à droite de votre
Smartphone...

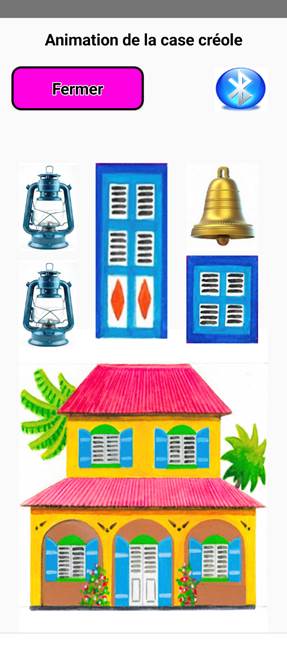

Les 5 boutons de commande vont permettre à
l'utilisateur d'animer sa case créole:
La "Lampe1" située en haut et à
gauche va permettre d'allumer une première série de lumières puis de les
éteindre ou de les rallumer à volonté.
C'est l'utilisateur qui sait si ce sont des
lumières intérieures ou extérieures selon les choix techniques qui ont été
faits.
NB - L'image de la "Lampe1"
s'allume sur l'écran du Smartphone lors de l'allumage puis s'éteint lors de
l'extinction des lumières ...
La "Lampe2" située au dessous de la première va permettre d'allumer une
seconde série de lumières puis de les éteindre ou de les rallumer à volonté.
C'est l'utilisateur qui sait si ce sont des
lumières intérieures ou extérieures selon les choix techniques qui ont été
faits.
NB - L'image de la "Lampe2"
s'allume sur l'écran du Smartphone lors de l'allumage puis s'éteint lors de
l'extinction des lumières ...
Si seules les lumières intérieures ont été
installées et sont commandées par exemple par le bouton "Lampe1",
rien ne se passera lors de l'appui sur le bouton "Lampe2" mais cela
n'empêchera pas le programme de fonctionner.

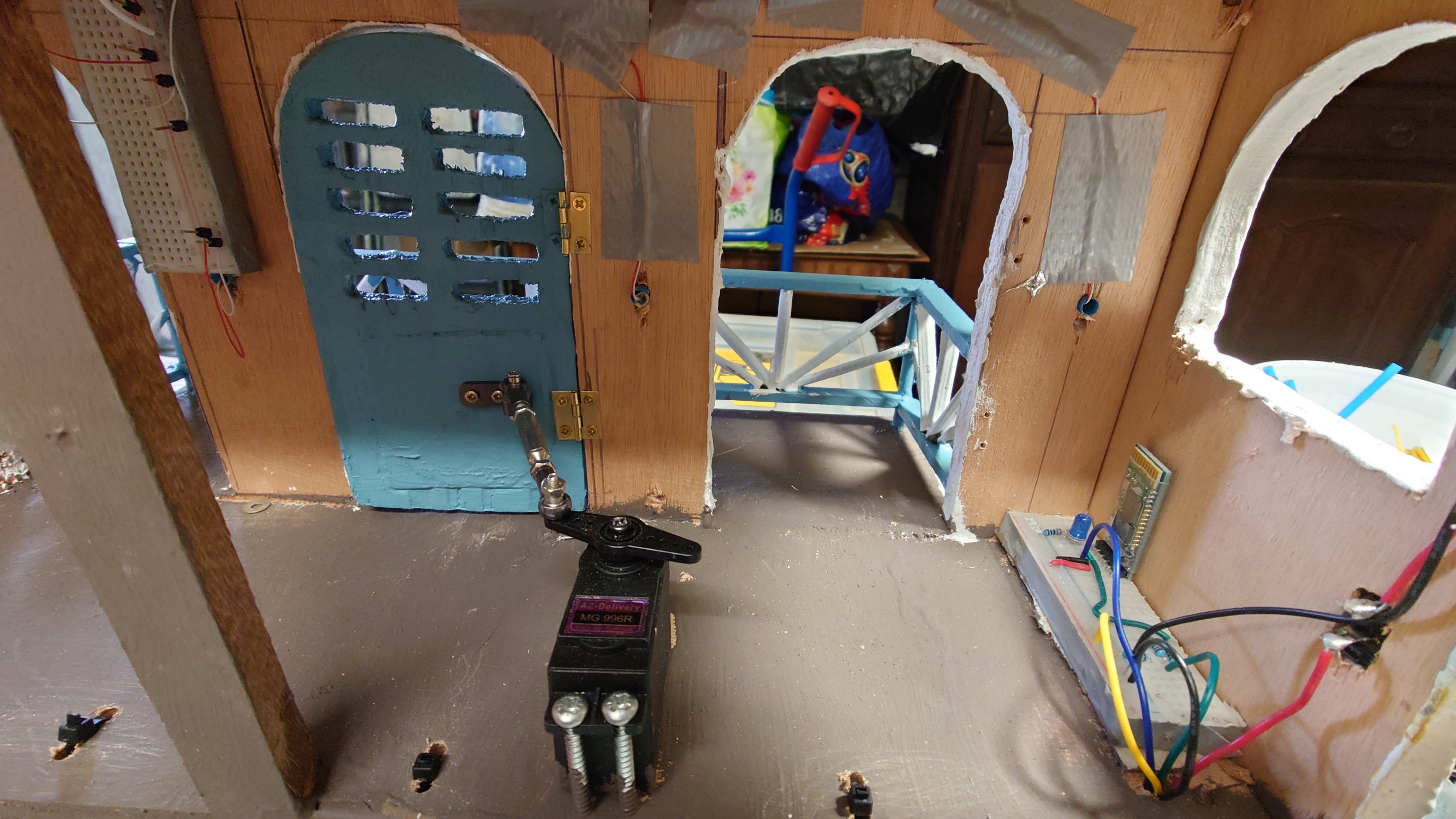

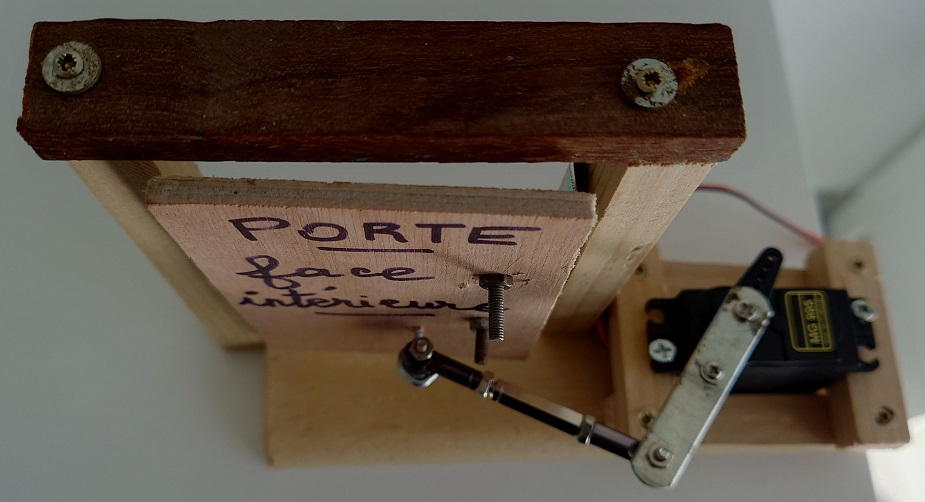

L'appui sur le bouton central
"Porte" déclenche l'ouverture puis la fermeture d'une porte (ou d'une
fenêtre selon les choix techniques) actionnée par le servomoteur n°1
NB - L'image de la porte
"s'ouvre" sur le Smartphone puis "se referme" à la
fermeture ...
L'appui sur le bouton "Fenêtre" déclenche
l'ouverture puis la fermeture d'une fenêtre (ou d'une 2ème porte selon les
choix techniques) actionnée par le servomoteur n°2
NB - L'image de la fenêtre « s’ouvre» sur le Smartphone puis «se referme» à la fermeture
...
L'appui sur le bouton "Cloche"
situé en haut et à droite provoque le déclenchement pendant 2 secondes d'une
sonnerie à la fois sur le Smartphone et dans la Case Créole si un dispositif sonore y a été
installé et connecté.
Nous proposons ici deux schémas de connexions : un avec l’installation
d’un simple buzzer qui va vibrer pendant la sonnerie (Programme CaseCreole.B4R) et le second plus sophistiqué avec
l’utilisation d’une clochette «secouée» par un
mini-servomoteur. (Programme
NewCaseCreole.B4R)
Nous proposons dans le 2ème cas, l’installation d’une
commande manuelle pour actionner cette clochette en plus de l’action déclenchée
à partir du Smartphone.
La commande « Cloche » peut être renouvelée à volonté.
NB - La cloche est inclinée sur le
Smartphone pendant la sonnerie puis se redresse à la fin.
Rappelons que le bouton "Fermer"
permet de quitter l'application et de se déconnecter du module Bluetooth.
N'oubliez cependant pas d'éteindre manuellement la Case Créole.
NB - La touche "Back" de votre Smartphone vous permet également de fermer et quitter cette application.
Téléchargements
et lecture des programmes
Téléchargez le fichier APK pour une
installation immédiate dans votre Smartphone ou Tablette Android
Lire le programme Visual BASIC (B4A) composé des 3 fichiers suivants >>> Programme Principal - BluetoothAsynchStream - Starter
2 - Application B4R installée dans une
carte Arduino MEGA2560 ou compatible
Rappelons que seule l'application B4A pour
Smartphone Android que vous venez peut-être de télécharger ci-dessus et
d'installer sur votre appareil ne sert pas à grand-chose si elle n'est pas
associée à cette deuxième application B4R pour carte Arduino MEGA2560.
La première application sur Smartphone vous
permet d'envoyer des ordres de commande via le système Bluetooth de votre
appareil après la connexion réalisée avec la "Case Créole" dans
laquelle un module Bluetooth HC-05 assure la liaison avec la carte Arduino
MEGA2560 et lui transmet vos ordres sous la forme de chiffres codés. La carte
Arduino traduit alors ces données reçues par des actions concrètes dans la Case
Créole : allumage ou extinction de lumières, déclenchement d'une sonnerie,
ouverture ou fermeture de portes ou fenêtres...

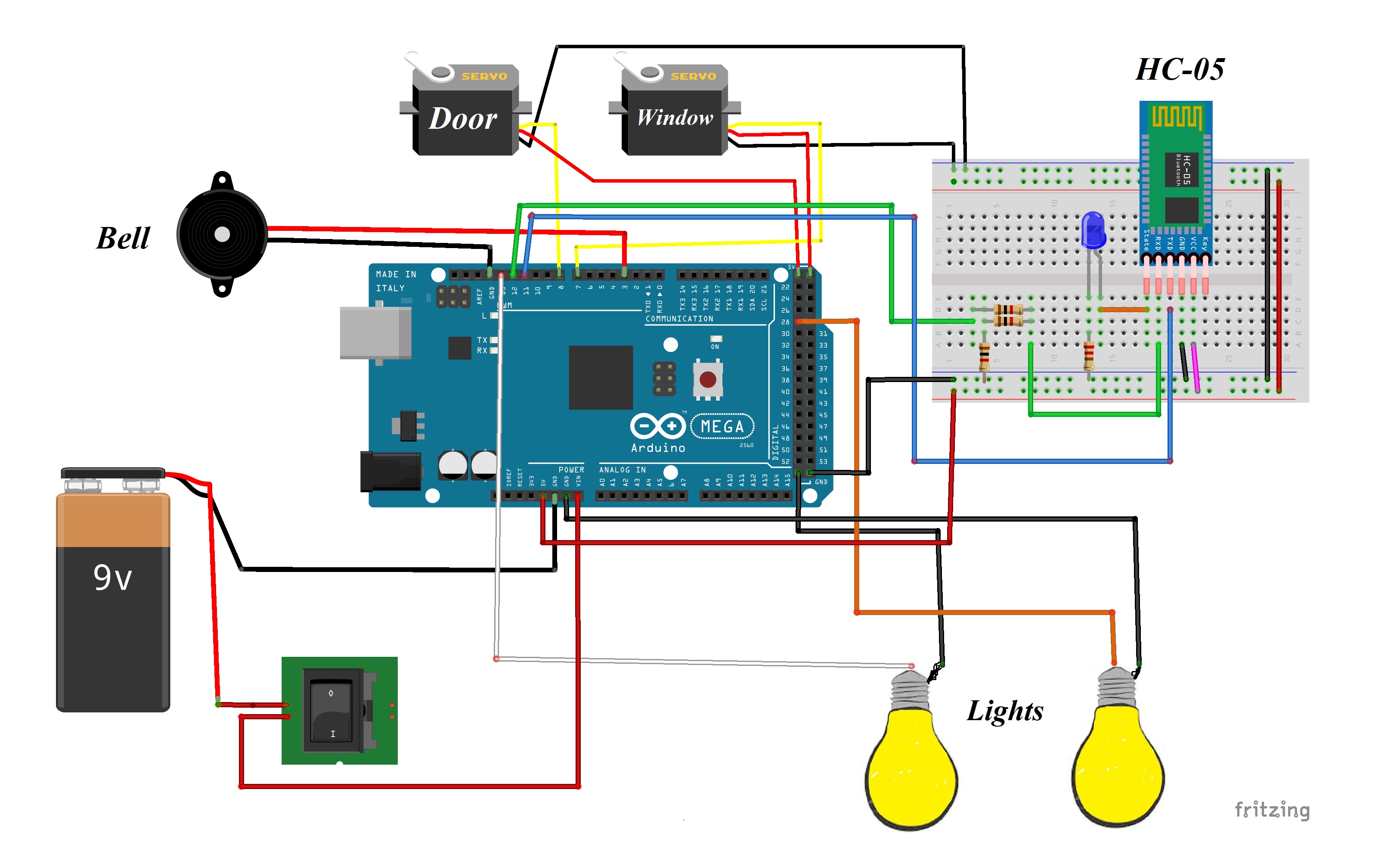

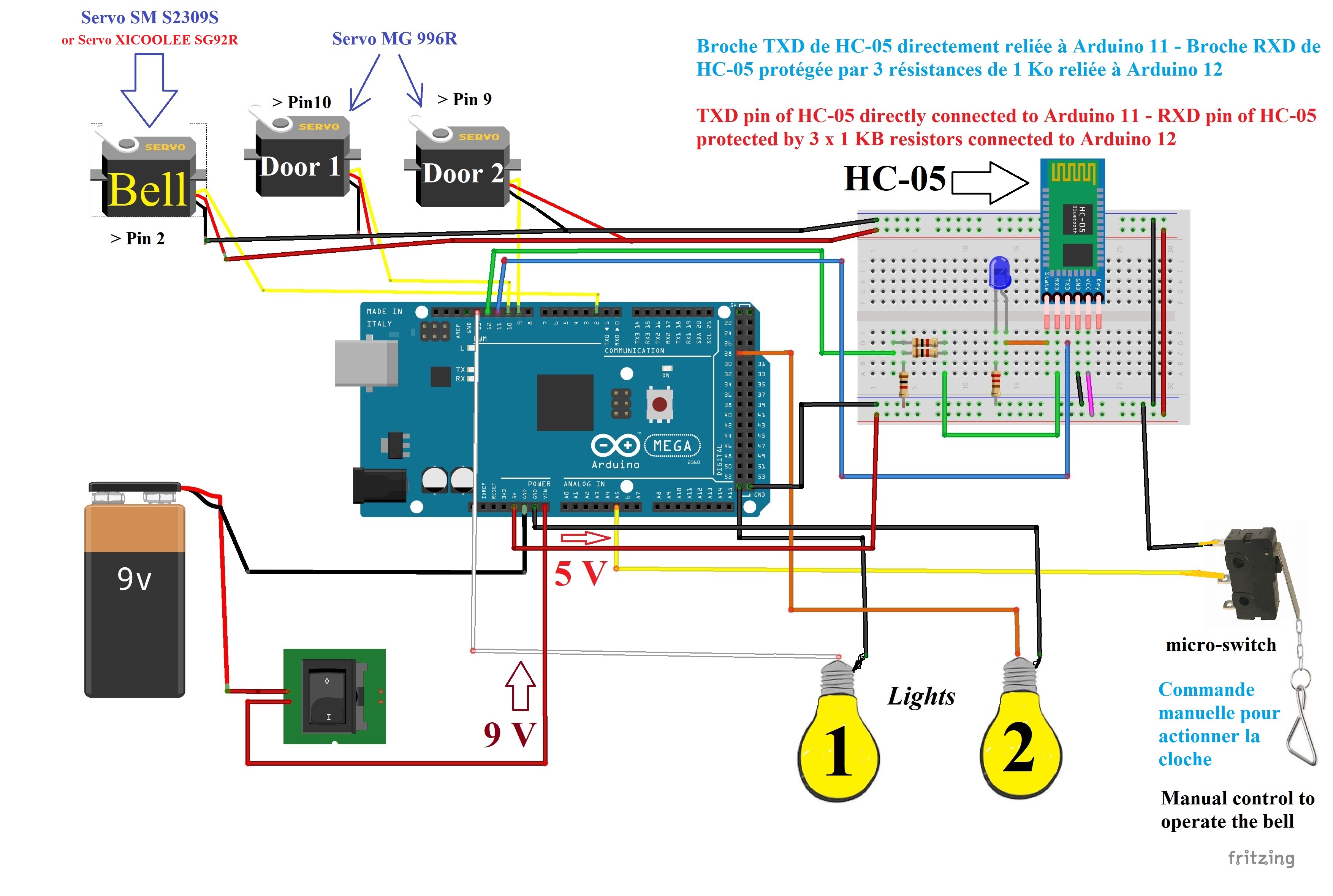

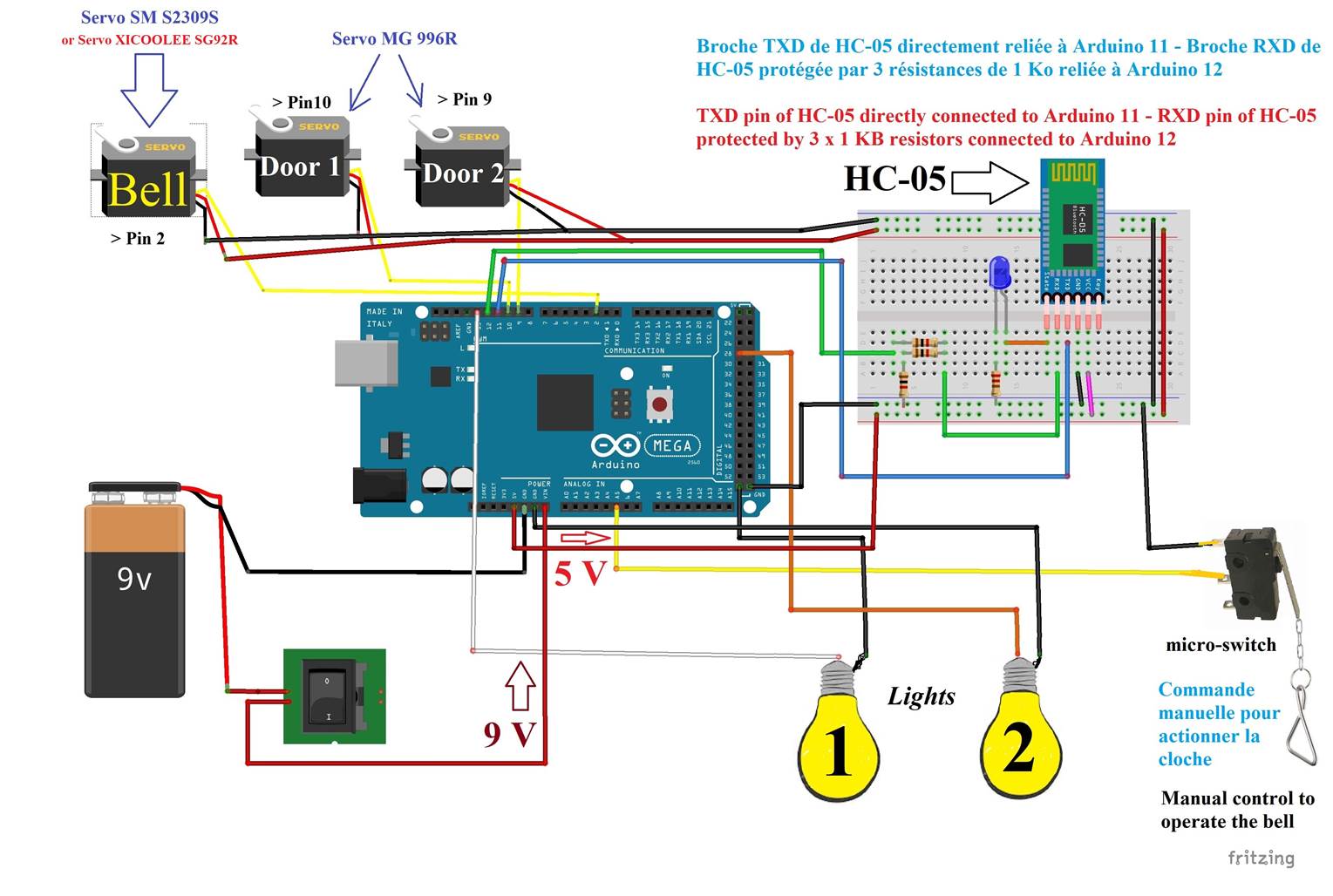

Schéma des
connexions du système "Animation d'une Case Créole"
NB - Ce schéma correspond à l’utilisation
d’un buzzer pour sonnerie
Si vous choisissez
l’utilisation d’une petite cloche, cliquez ici
Les connexions électroniques sont basées
sur ce schéma sachant que tous les composants doivent être dissimulés à
l'intérieur de votre maquette sauf éventuellement les lumières extérieures si
vous en avez prévues.
La broche TXD de HC-05 (câble bleu) est
directement reliée à la broche n° 11 de la carte Arduino;
La broche RXD de HC-05 (câble vert) est
protégée par 3 résistances de 1 Ko puis est reliée à la broche n°12 de la carte
Arduino.
(Attention, en cas d'inversion de ces
connexions, le module HC-05, bien que connecté à votre Smartphone, ne
transmettra pas correctement les ordres reçus à la carte Arduino !)
NB - Si vous avez opté de remplacer le système sonore
« buzzer » par un mini-servomoteur associé à une clochette, le
tableau de connexions et l’application B4R seront légèrement modifiés ( à venir)
Matériel
utilisé
La liste
ci-dessous n'est qu'une suggestion et bien sûr d'autres choix peuvent être
effectués selon vos besoins et possibilités
ET
OU
ET

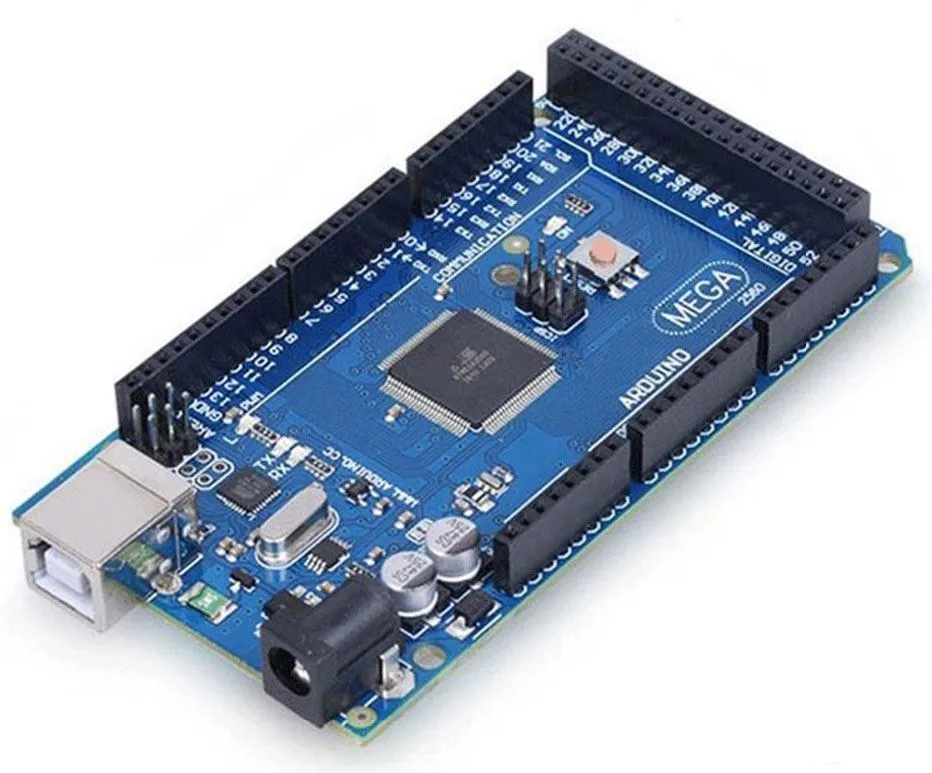

- 1 carte Arduino MEGA2560 ou
compatible

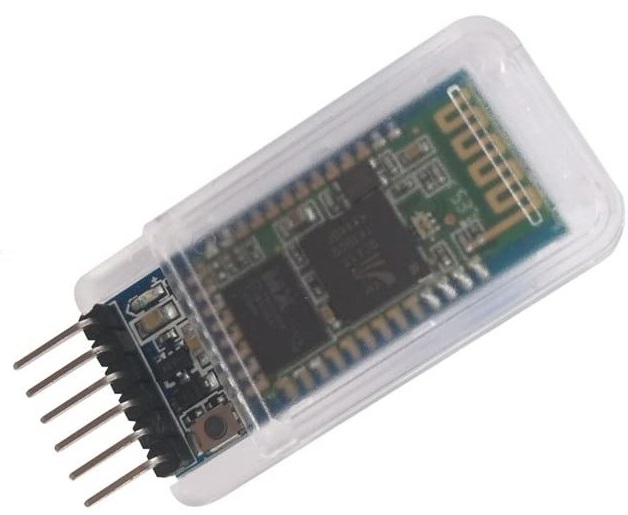

- 1 module Bluetooth HC05 installé sur un
quart de plaque de connexions (+ 3 résistances de 1 Kohms
pour le protéger)

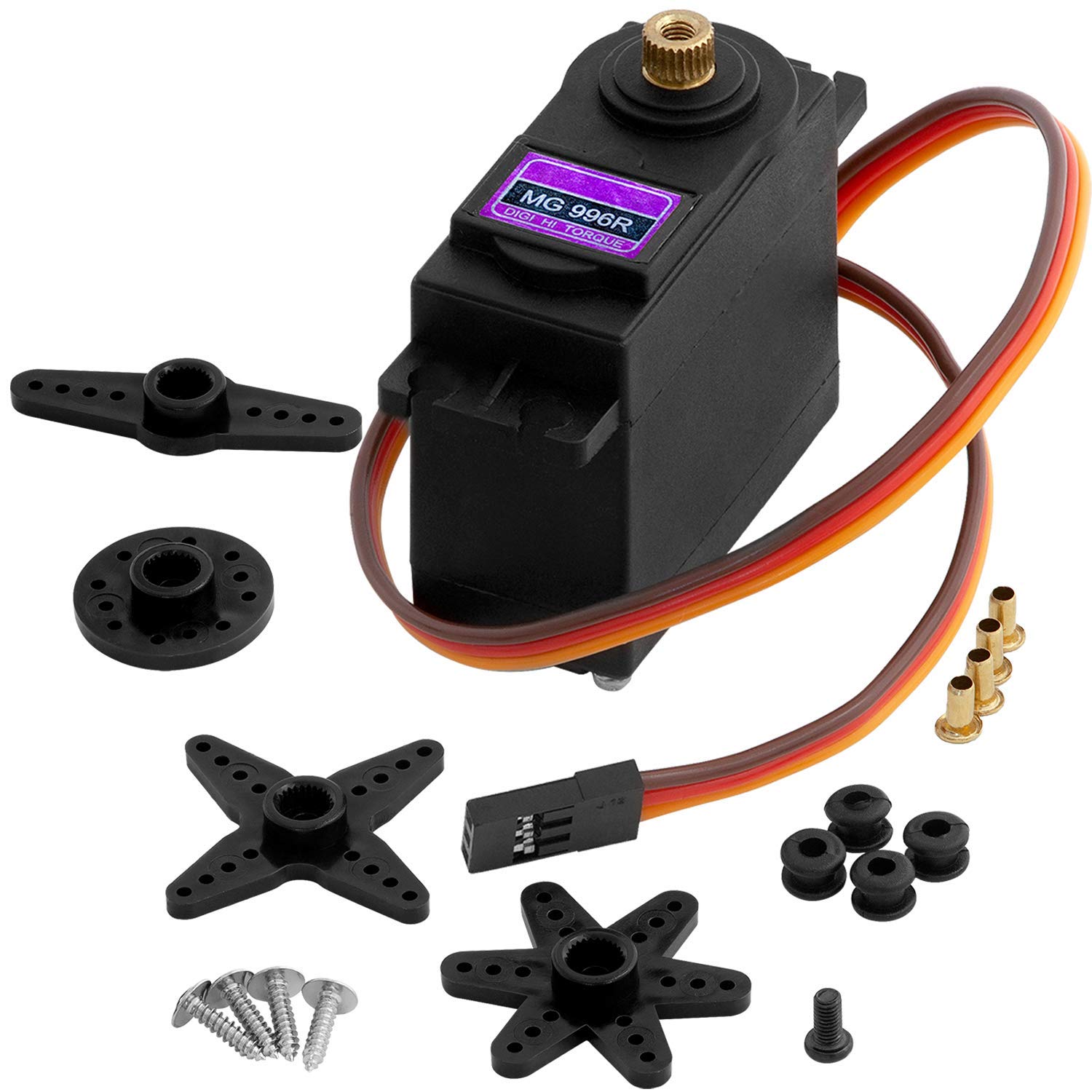

- 2 servomoteurs MG 996 R avec accessoires

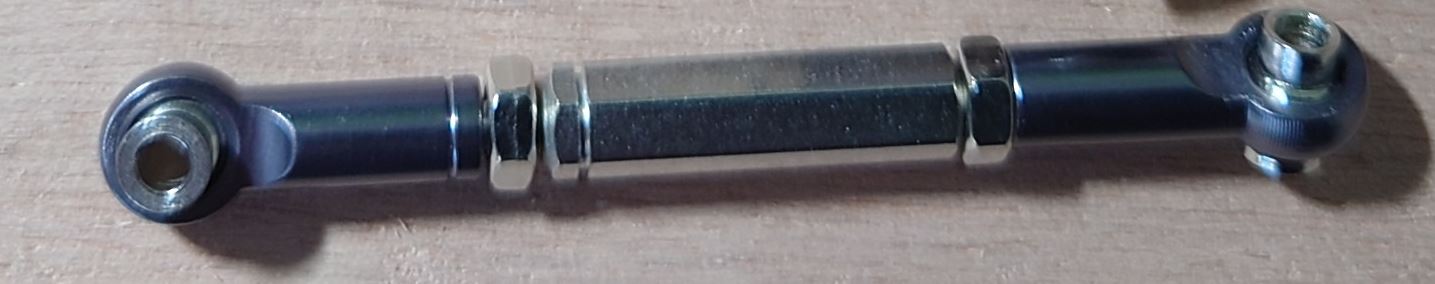

(Bras prolongés par une petite barre métallique + biellettes à longueur
réglable)

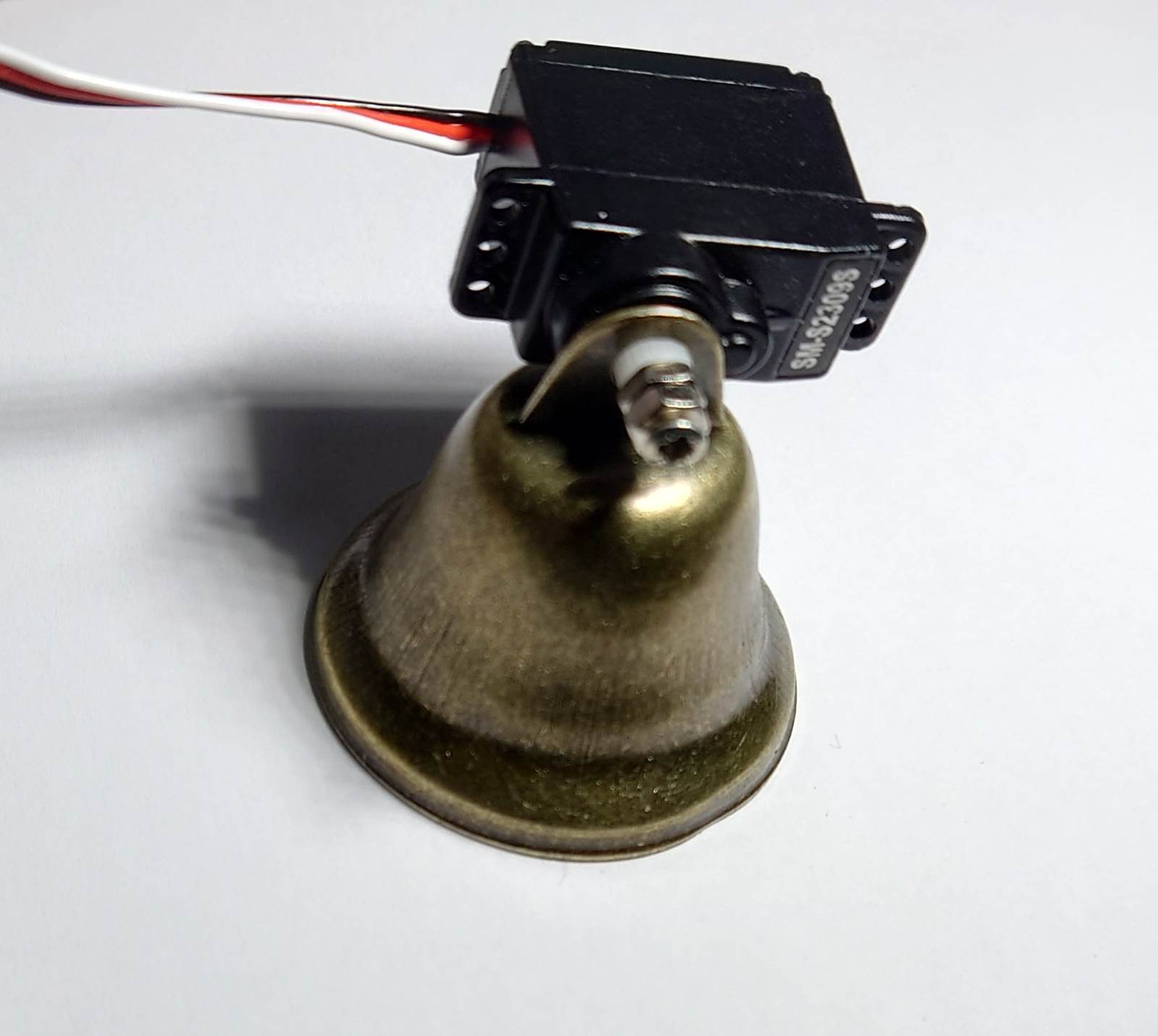

- 1 mini-servomoteur SM-S2309S et une clochette en bronze
- Un buzzer, dispositif de
sonnerie interne (en
remplacement de l’ensemble Mini-Servo + Clochette)
-

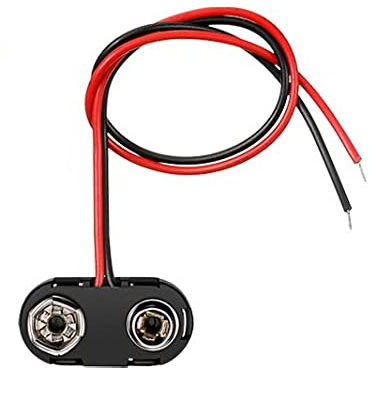

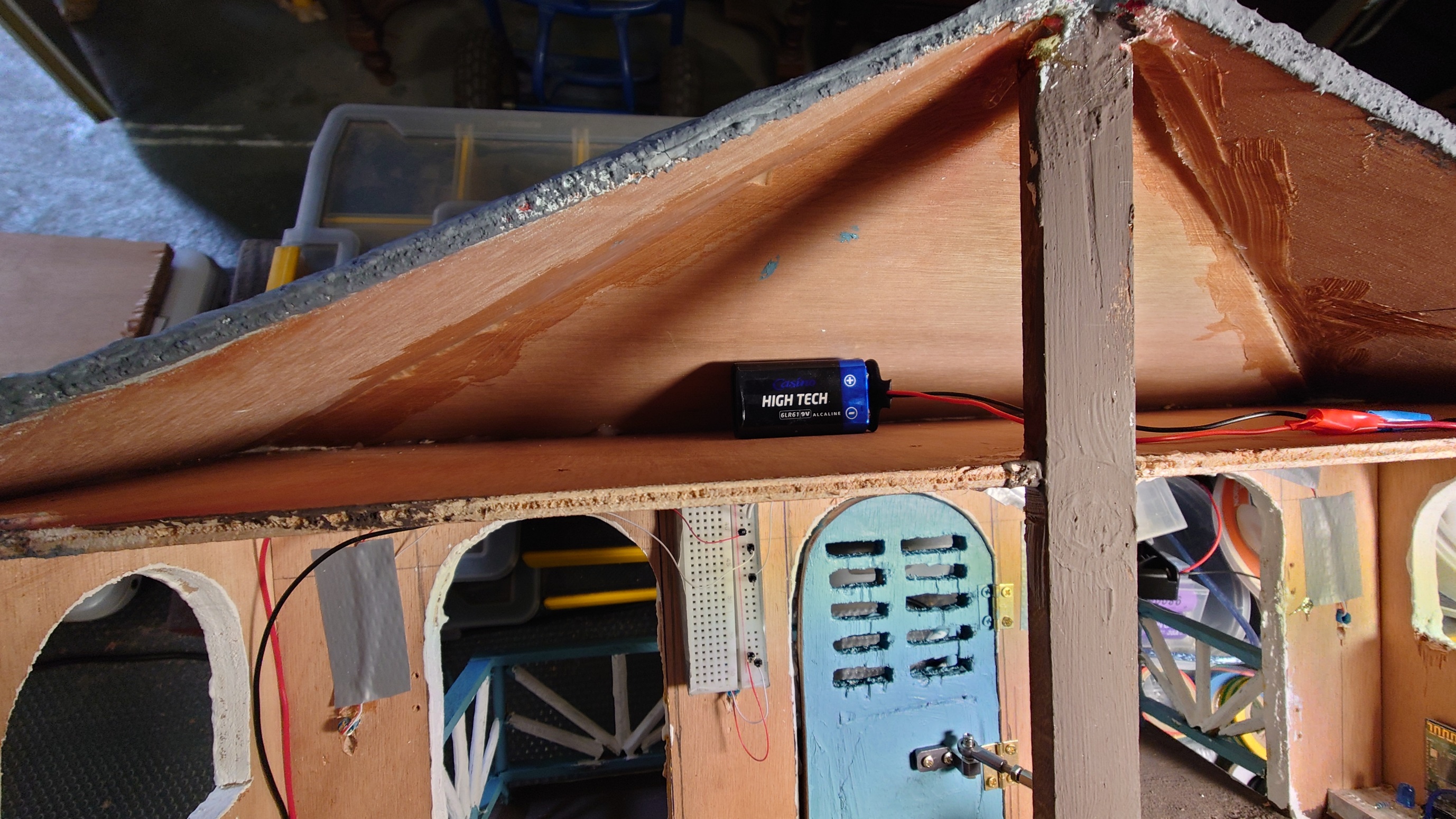

Alimentation 1 >>> 1 pile de 9 Volts à pressions ET un cordon
avec connexions à pressions pour la pile 9 Volts

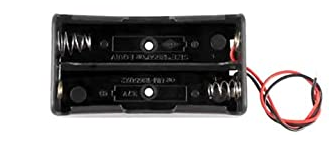

- Alimentation 2 >>> 2 batteries LI-ION rechargeables (3,7
volts x 2 = 7,4 volts) ET une boîte pour connecter les 2 batteries >>>
solution préférable après expérimentation des deux systèmes

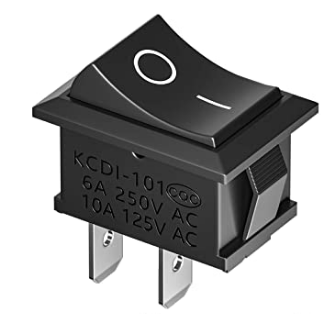

- Un interrupteur général pour alimenter ou
couper le système en courant 9 Volts

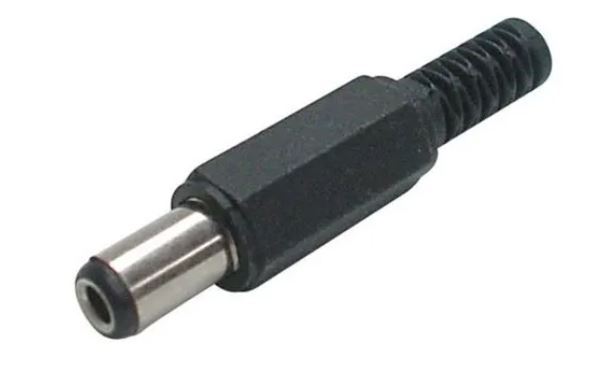

- Une fiche mâle Jack à connecter dans la
prise adaptée de la carte Arduino
- Micro-switch (facultatif) pour déclencher manuellement la
sonnerie de la clochette

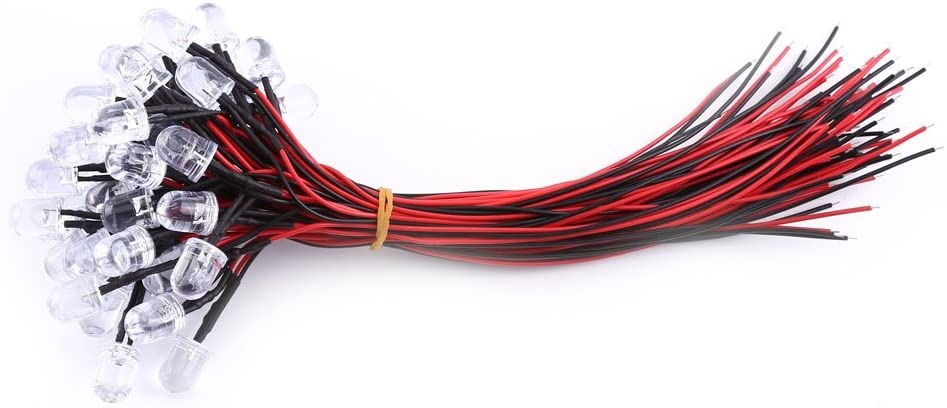

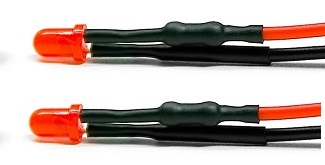

- LEDS lumineuses blanches ou de couleur
selon vos projets de lampes
(Si les Leds ne
sont pas déjà protégées des surtensions par des résistances, prévoir de le
faire avec une résistance de 220 ohms par LED)

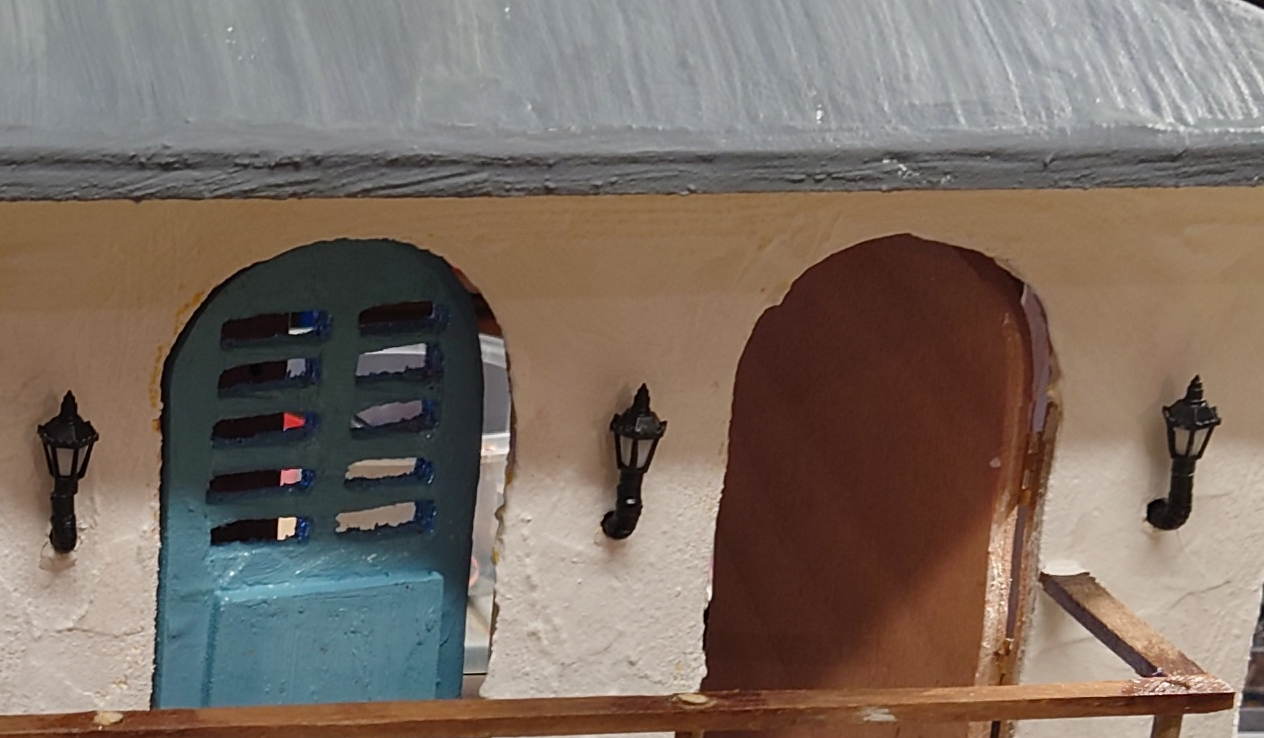

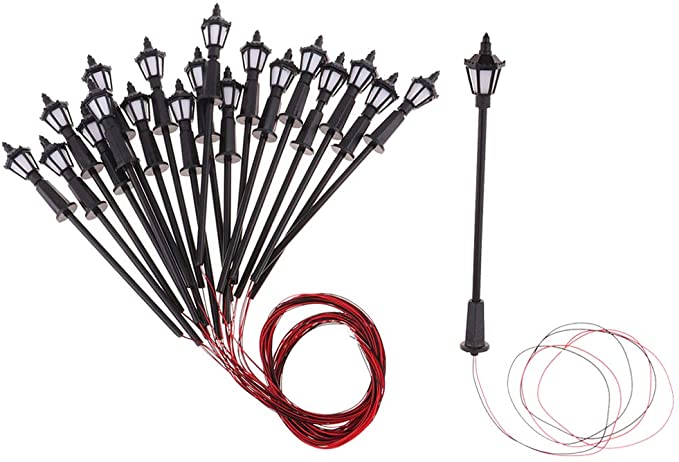

- Mini-lampadaires (Attention, ce produit
n'est pas protégé par une résistance, donc les leds
blanches internes ne supporteront pas du 5 Volts, il faut prévoir une
protection par une ou plusieurs résistances de 220 Ohms.)

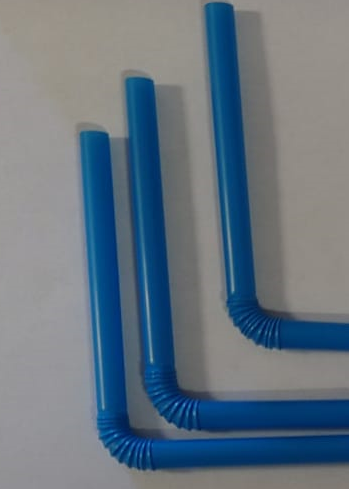

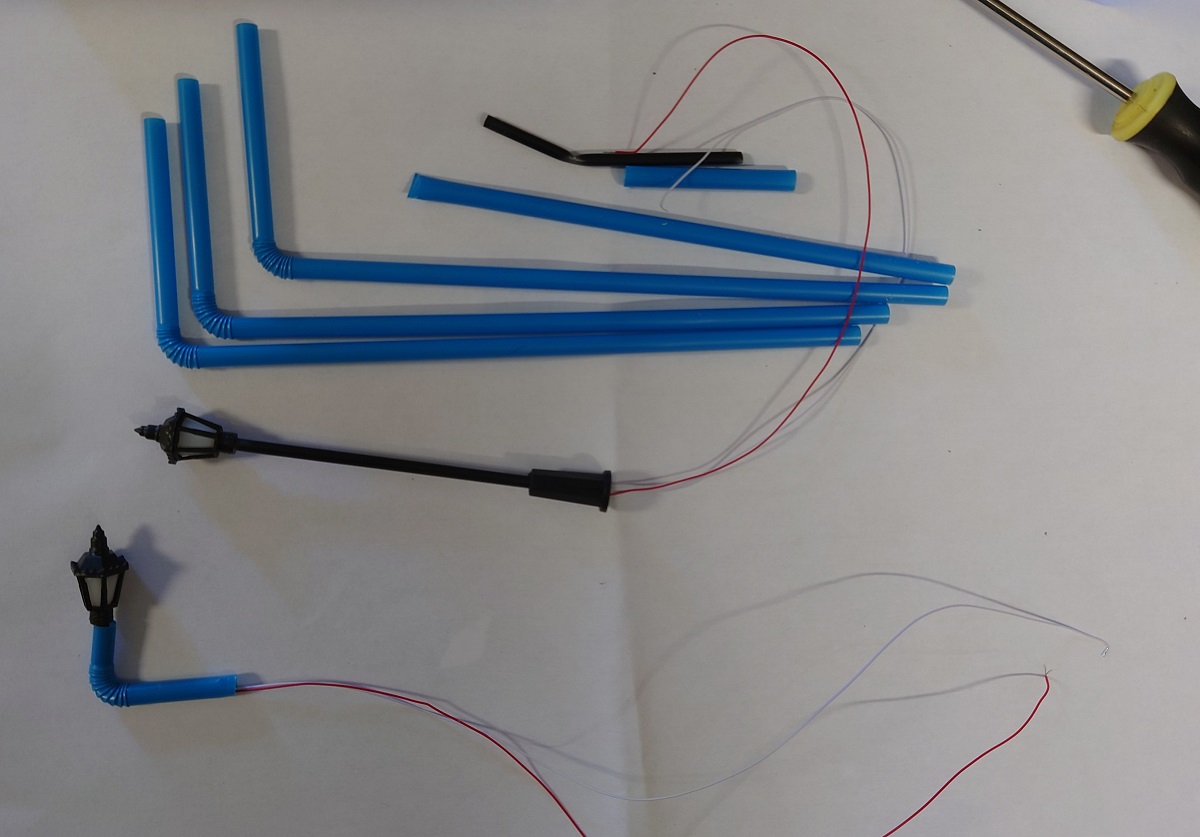

- Pailles en plastique destinées à
transformer un mini-lampadaire en applique de façade ...

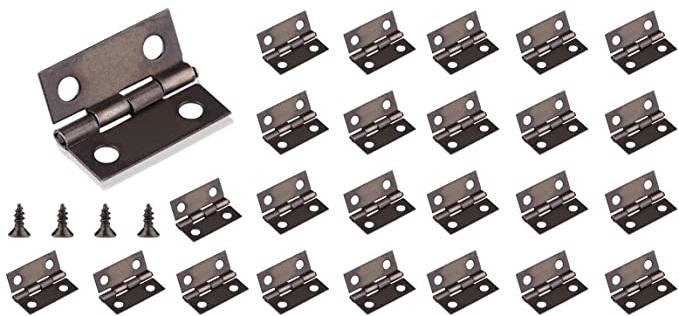

- Mini-charnières avec petites vis
assorties

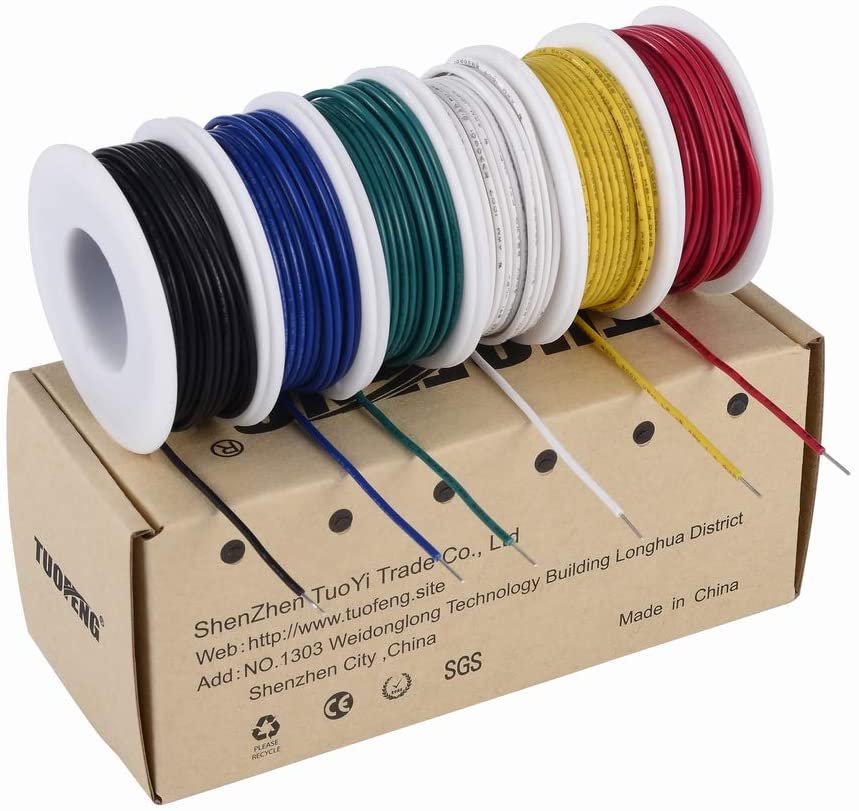

- Fils rigides rouge, noir, blanc, jaune,
vert, bleu pour relier les composants avec la carte Arduino et/ou les plaques
de connexions sans soudure

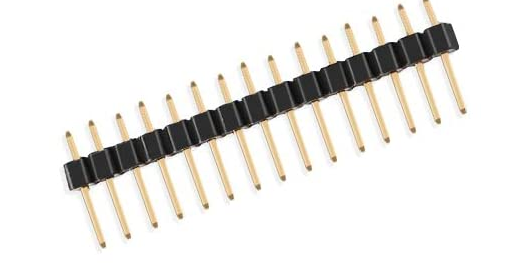

- Mini-broches pour fixer les fils souples
dans les trous des plaques de connexions

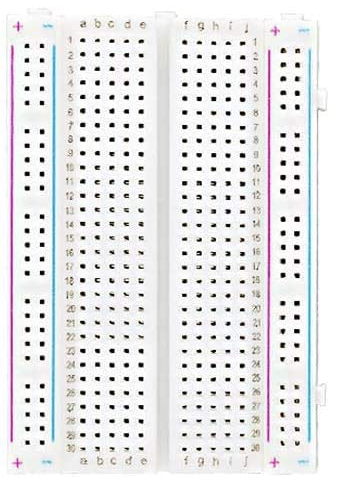

- Demi-plaque de connexions pour des
branchements multiples de lumières par exemple (Ou quarts de plaque plus
faciles à dissimuler ...)

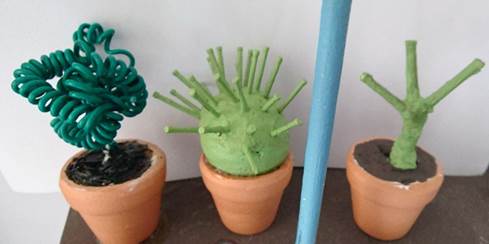

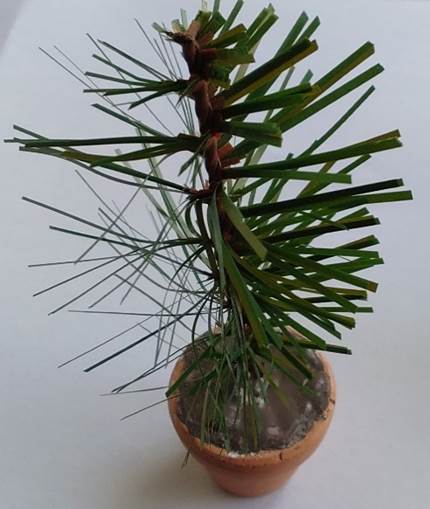

- Mini-pots en terre cuite 3cm x 3 cm (Accessoires purement décoratifs et donc non essentiels)
Détails des
connexions des divers composants électroniques

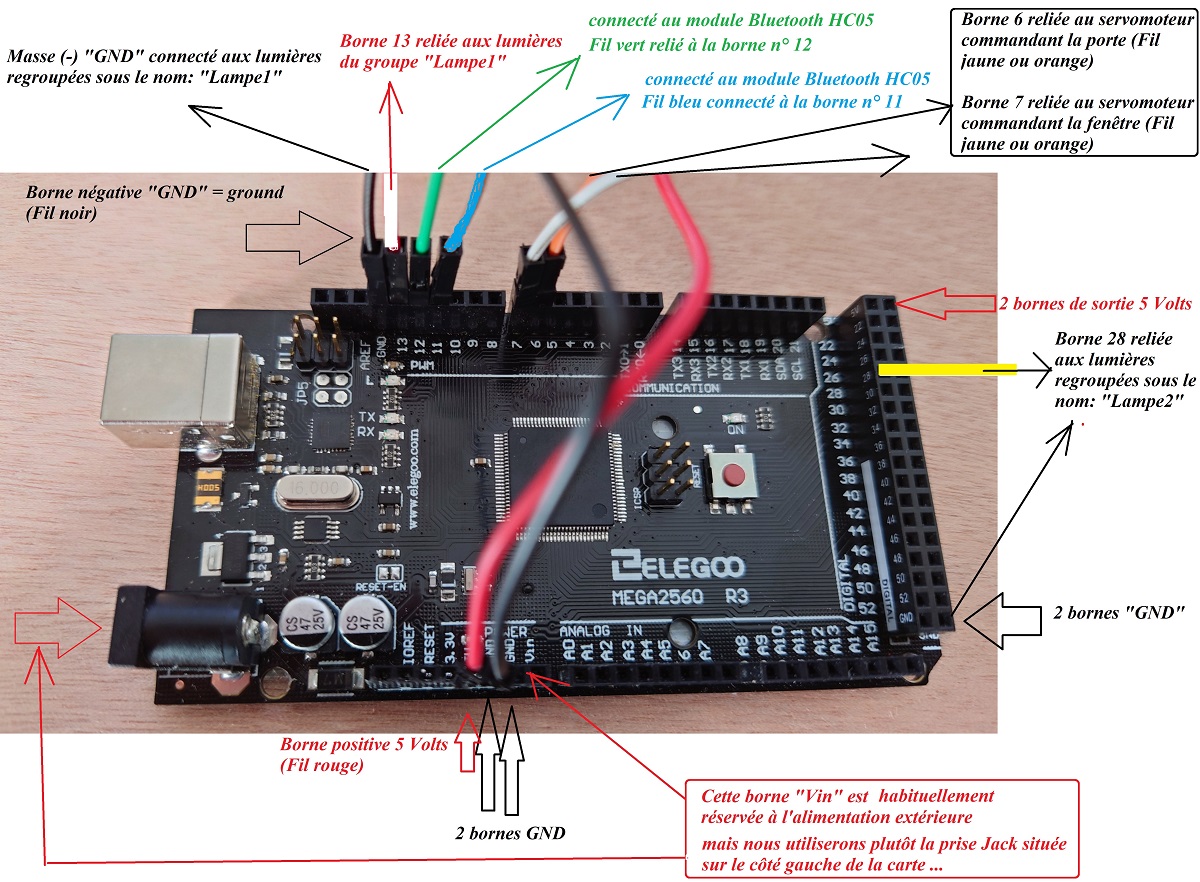

Utilisation
des bornes (ou pins) de la carte ELEGOO MEGA2560 R3 compatible Arduino

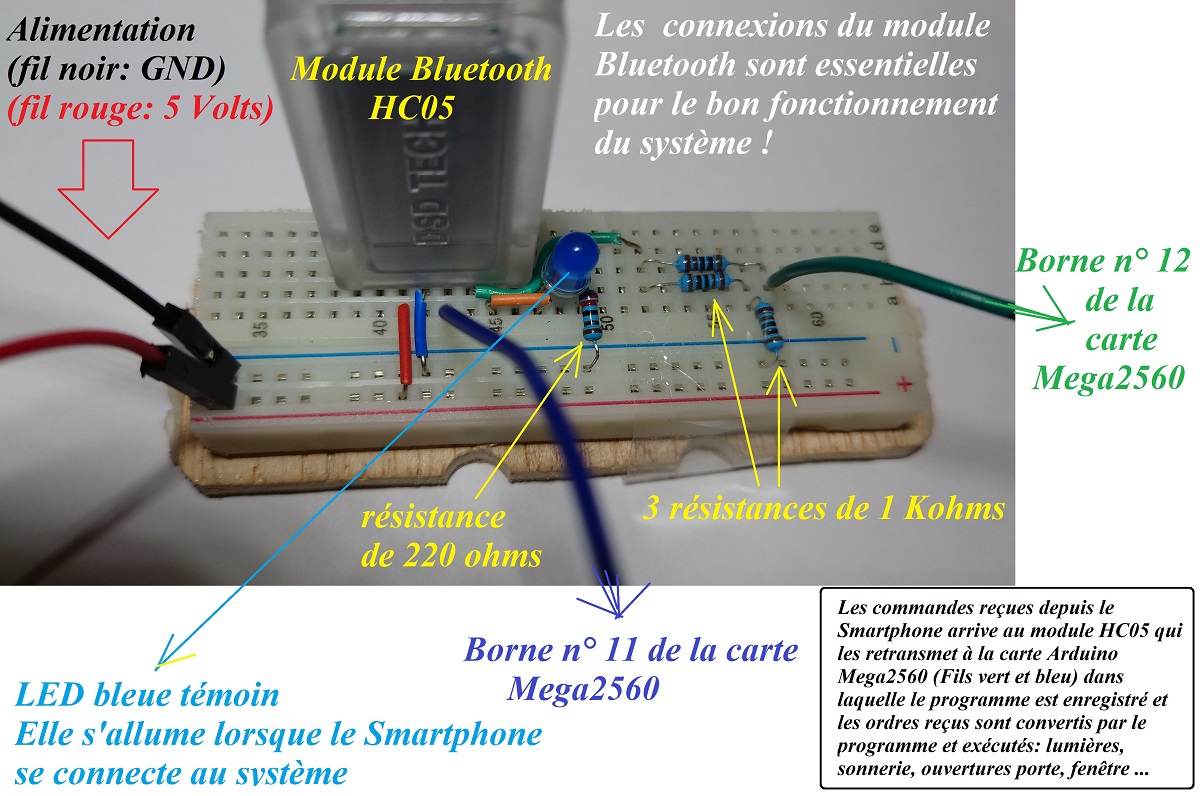

Détails des
connexions du module Bluetooth HC-05 installé sur un quart de plaque de
connexions rapides
Le module Bluetooth est installé sur un
quart de plaque de connexions rapides. Il est protégé par 3 résistance
de 1000 ohms. La LED bleue est protégée par une résistance de 220 ohms. Les
fils bleu et vert assurent l'envoi des données reçues du Smartphone vers la
carte Arduino MEGA2560. Il est impératif de respecter leur zone de connexion
sinon tout sera figé et aucune action ne sera possible.
Par contre, les fils d'alimentation rouge et noir qui
proviennent de la carte Arduino peuvent être connectés tout le long de leur
ligne (ligne bleue
pour le fil noir GND - et ligne rouge pour le fil rouge 5 Volts +)
Proposition
du système d'ouverture-fermeture d'une porte avec un servomoteur
Après les premiers
essais, le bras du servomoteur a été prolongé par une barrette métallique
solidement vissée
L'ordre
d'ouverture commande un angle de 120°
L'ordre de
fermeture commande un angle de 0°
Lire les conseils d’utilisation des
servomoteurs MG996R
Transformation d'un
mini-lampadaire en applique de façade avec une paille coudée à 90° !
Pose de mini-lampadaires
transformés en appliques de façade
Variante : Utilisation d’une clochette secouée par un
mini-servomoteur
NB – Si vous
optez pour cette option, l’application B4R sera légèrement modifiée
>>> NewCaseCreole.B4R
Par contre l’application B4A restera sans
changement
Tableau des
connexions de l’application « NewCaseCreole »
Cases Créoles
construites par Aimée-Dominique DEBUC (Martinique)
Notons le respect des conventions:
Toiture en tôle ondulée ou recouverte de tuiles,
construction en planches, balcons et balustrades en bois, portes et volets en
bois, jalousies en bois ...
Chantier expérimental évolutif
Structure envisagée
NB - Les véritables cases
créoles ont un toit en tôle ondulée ou recouvert de tuiles
Porte commandée par un
servomoteur
Pile de 9 Volts installée dans le
«grenier» où elle sera accessible par l’arrière
(Un
fond sera placé à l’arrière de la Case Créole après la fin des travaux …)
Tentative de pose d'un
balcon à l'étage
NB - Les véritables cases
créoles ont des balcons en bois et non en métal
Construction d'un balcon
entièrement en bois
Chantier en cours ...
Balcon en bois terminé
Accessoires de décoration

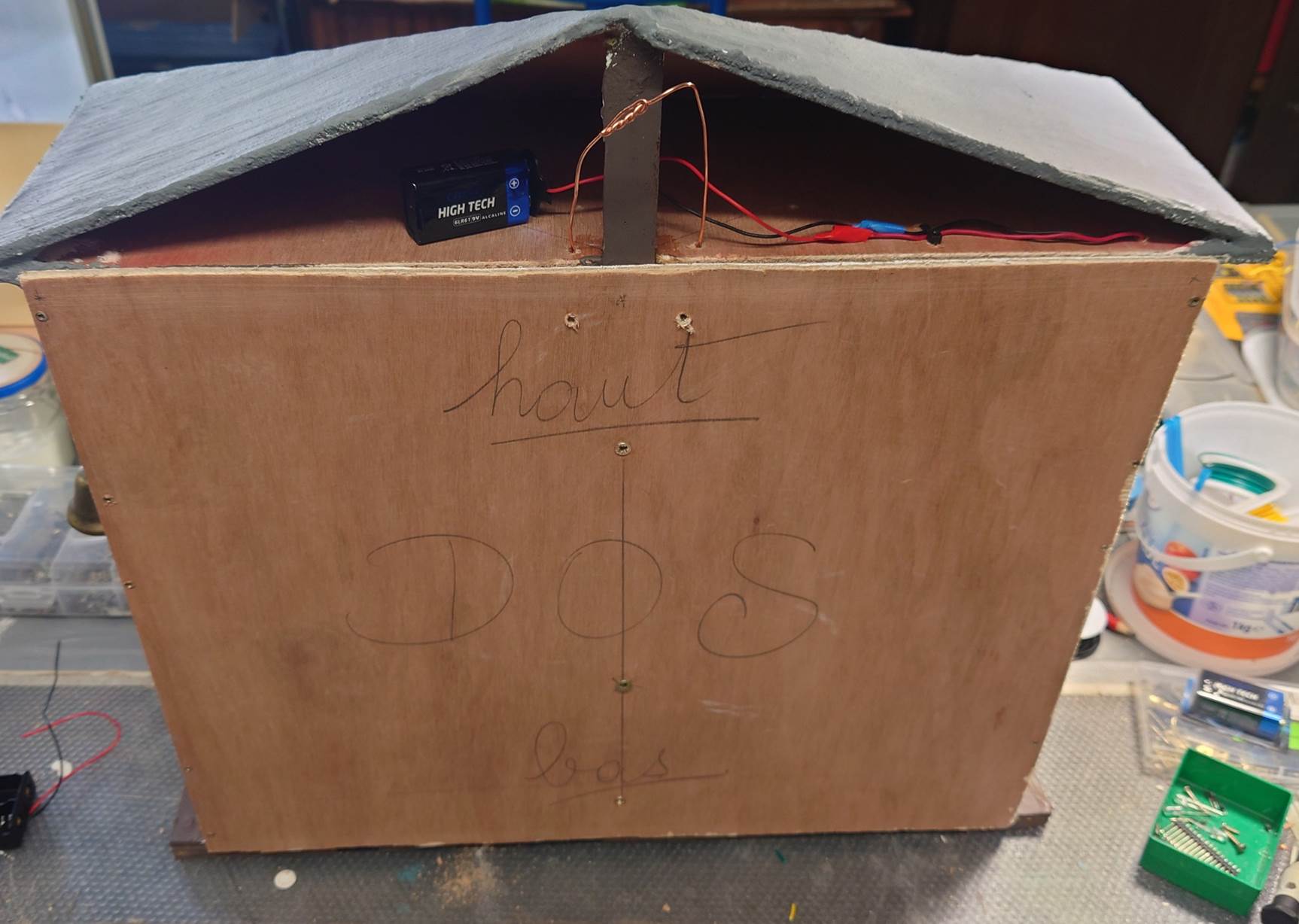

Fermeture de l’arrière de la Case Créole
Fin de chantier
Vidéos
diverses
Test-vidéo: ouverture et
fermeture de la porte
Premiers essais
Deuxièmes essais
Suite des essais
Vidéo
du chantier expérimental en cours …
Essais
de l’association B4A + B4R
Auto-tests automatiques au démarrage de l’application B4R
Ajout
d’un système de sonnerie manuelle de la cloche
Vidéo
TESTS B4R automatiques Vidéo
Utilisation Finale via Bluetooth
Télécommande B4R – B4R Remote
Cette
télécommande B4R remplace exactement la commande B4A à
partir d’un Smartphone Android.
Autre possibilité de commander la maison créole:
une télécommande B4R - Bluetooth
Another possibility of controlling the Creole house: a B4R - Bluetooth remote control
Utilisation d’une carte Joystick Shield clippée
sur une carte ARDUINO UNO
Using a Joystick Shield board
clipped to an ARDUINO UNO board
Matériel nécessaire : Une seconde carte ARDUINO UNO, une carte
Joystick Shield clipée sur la carte Arduino Uno, un
second module Bluetooth HC-05 que l'on va rendre "maître" et qui
transmettra les valeurs à l'autre module Bluetooth installé dans la Case Créole
qui est déjà programmée comme "esclave", une demi plaque de
connexions, câbles et jumpers pour les connexions, 3 résistances de 1 Kohm, une résistance de 220 ohms, une LED pour visualiser
la connexion Bluetooth avec la case créole.
Equipment required: A second ARDUINO UNO board, a Joystick Shield board clipped
onto the Arduino Uno board, a second HC-05 Bluetooth module that we will make
"master" and which will transmit the values to the other Bluetooth
module installed on the house that is already programmed as a
"slave", half a connection plate, cables and jumpers for the
connections, 3 resistors of 1 Kohm, a 220 ohm resistor,
an LED to display the Bluetooth connection with the “Case Créole”.
Schéma des
connexions de la télécommande B4R
B4R remote control connection diagram
Voir
la vidéo de démonstration <<< (See the demo video)
Téléchargement des
programmes B4R >>> TélécommandeB4R - B4R-Remote
Téléchargement des commentaires >>> Texte
en français - English Text
Téléchargements
et lecture des programmes
Téléchargez l'application B4R pour carte
compatible Arduino MEGA2560
que vous pouvez modifier si vous disposez du logiciel B4R
Ou
bien celle-ci si vous utilisez la clochette avec le petit servomoteur comme sonnerie >>> NewCaseCreole_B4R.zip
Lire le programme
CaseCréole >>> Programme
CaseCréole.B4R
Lire le programme NewCaseCréole
>>> Programme
NewCaseCreole.B4R
Les applications
CaseCreole.B4A, CaseCreole.B4R, B4R_Remote ont été développées grâce à la
plate-forme B4X : Anywhere
Software | B4X
