Applications pour cartes ARDUINO ou similaires


Horloges et calendriers ARDUINO


  Calendrier-Horloge 1 – Ecran LCD de 2 lignes de 16 caractères

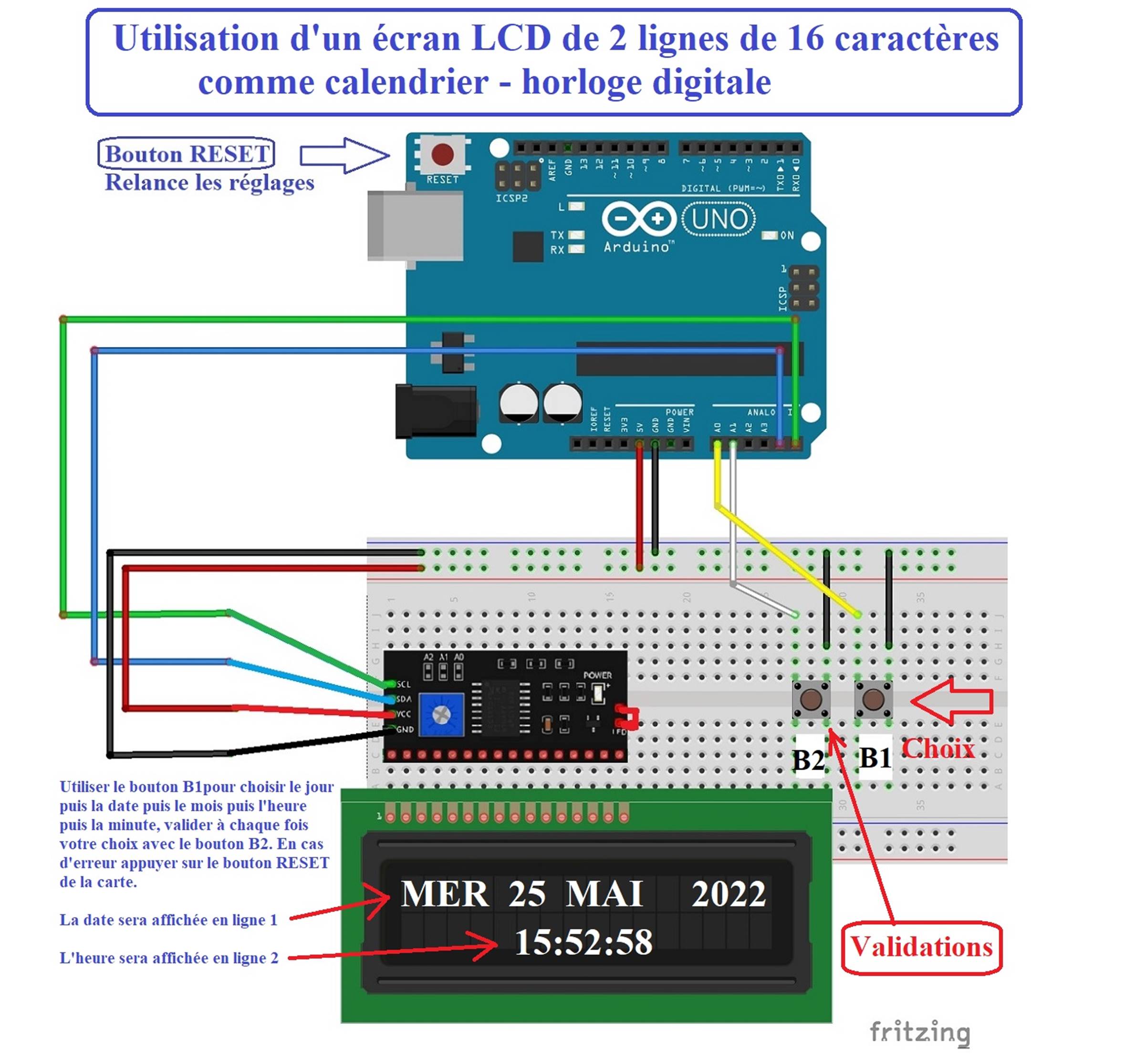

Ce programme très simple consiste simplement à lancer une horloge ARDUINO qui fonctionne seule une fois le programme installé. Le bouton B1 permet de sélectionner successivement le jour de la semaine (en 3 lettres) puis la date (2 chiffres) puis le mois (4 lettres). L’année est automatiquement donnée par la ligne 24 de l’algorithme du programme B4R… Bien entendu, il faudra modifier cette ligne lors du changement d’année.

Le bouton B1 permet ensuite d’entrer l’heure (2 chiffres) puis les minutes (2 chiffres).  Le bouton RESET de la carte ARDUINO UNO permet de réinitialiser le réglage.

Après chaque sélection à l’aide du bouton B1, il faut valider votre choix avec le bouton B2.

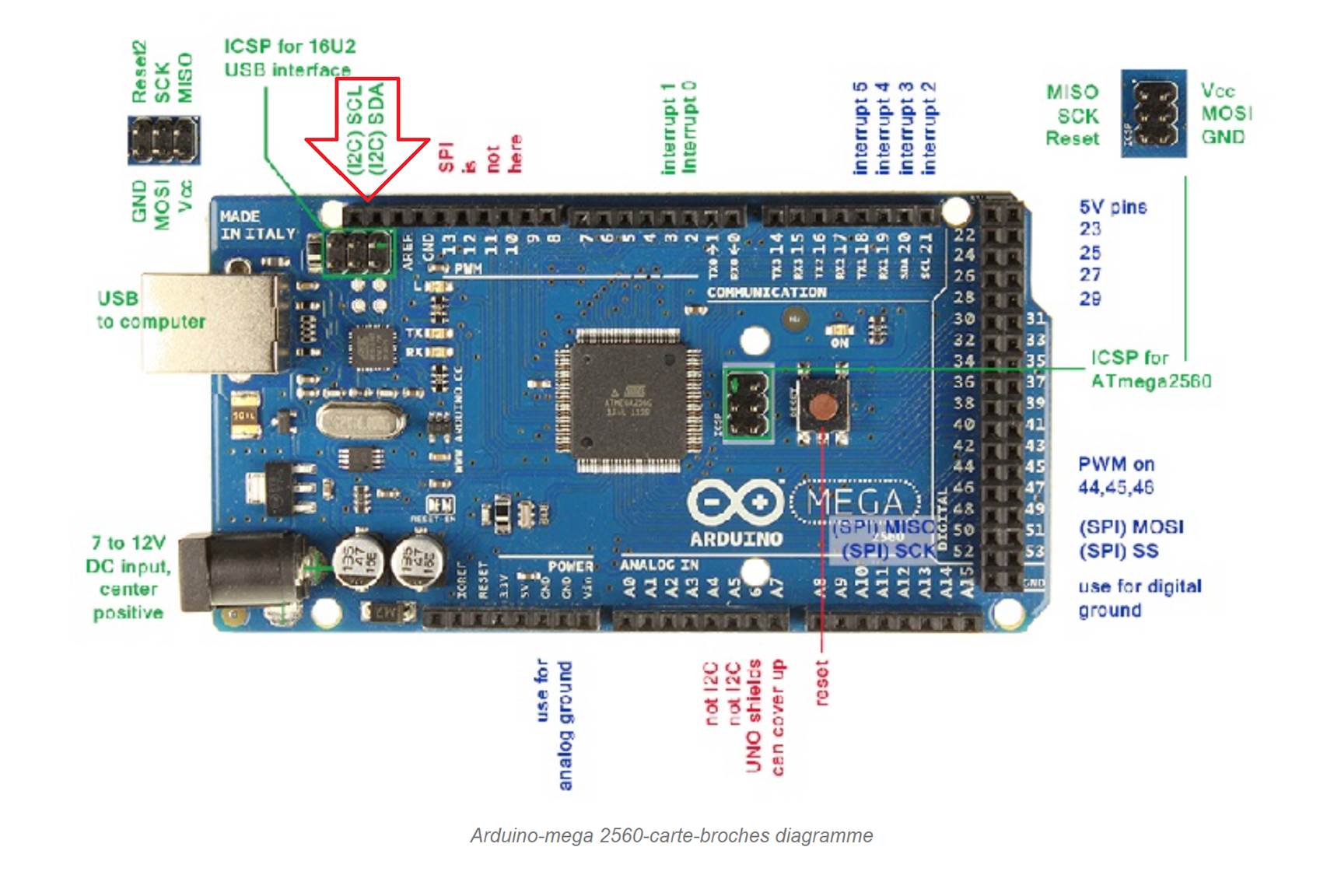

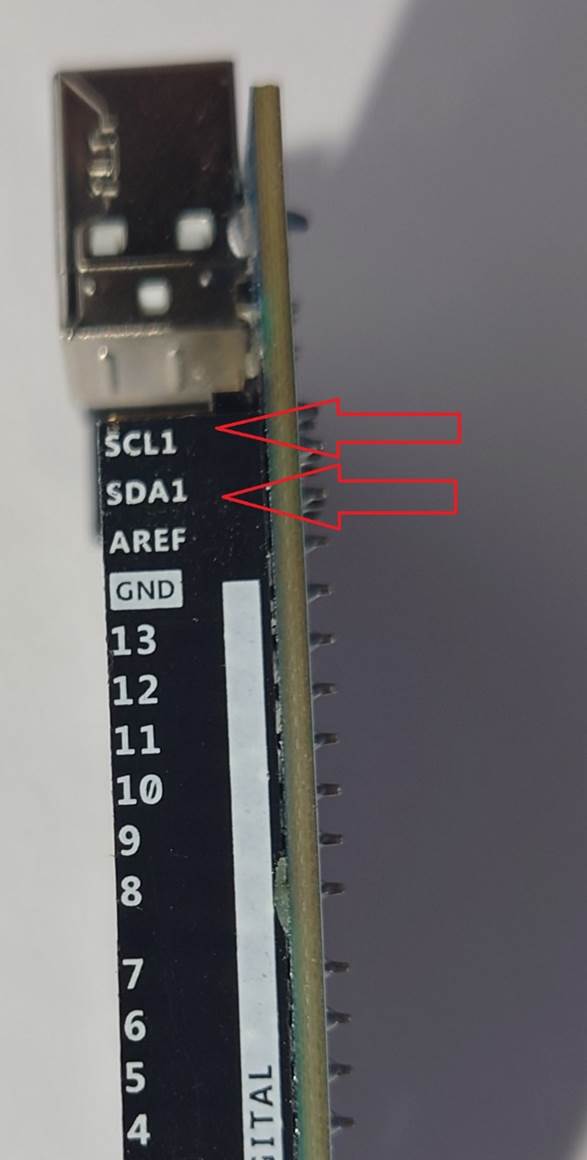

Attention, si vous utilisez une carte Arduino MEGA 2560, les câbles vert et bleu en provenance des broches SDA et SCL devront être connectés aux broches SDA1 et SCL1 de la carte MEGA 2560 !

Si vous utilisez les broches A4 et A5, l’écran LCD sera allumé mais aucun affichage ne se produira.



Une image contenant texte, instrument de mesure rigide, règle

Description générée automatiquement     Une image contenant Appareils électroniques, texte, circuit, Ingénierie électronique

Description générée automatiquement





VIDÉO >>>    Voir le réglage du calendrier et de l’horloge avec les boutons B1 et B2






Matériel: Une carte ARDUINO UNO, plaque de connexions rapides, 2 boutons, un écran LCD (2 lignes de 16 caractères) et son interface I2C, fils et "jumpers" pour les connexions

Bibliothèque ARDUINO utilisée: «rLiquidCrystal_I2C»






Lire le programme B4R - Télécharger le programme B4R


Calendrier + Horloge ARDUINO


  Calendrier-Horloge 2 – Ecran LCD de 4 lignes de 20 caractères



Ce programme est sensiblement le même que «Horloge2x16» mais cette fois-ci, c'est l'écran LCD qui a changé. Il s'agit du modèle LCD Module 4x20. La même interface I2C fonctionne avec les deux types d'écran LCD (2x16 ou 4x20). Evidemment les lignes correspondantes à l'affichage des textes et des valeurs numériques ont été modifiées en conséquence.

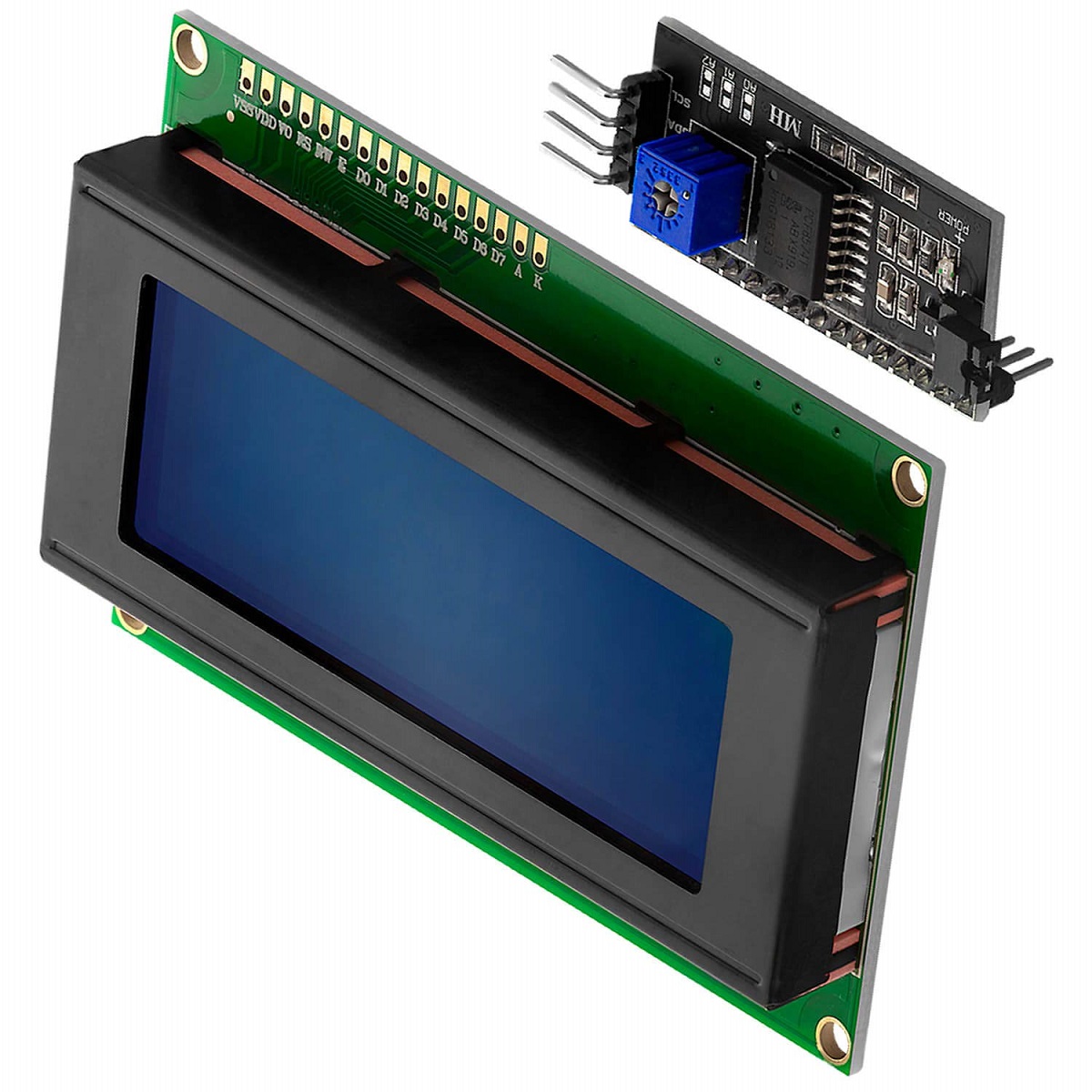

Écran LCD de 4 lignes de 20 caractères et son interface I2C



Une image contenant texte, équipement électronique

Description générée automatiquement



Le schéma des connexions est identique à celui de «Horloge2x16»

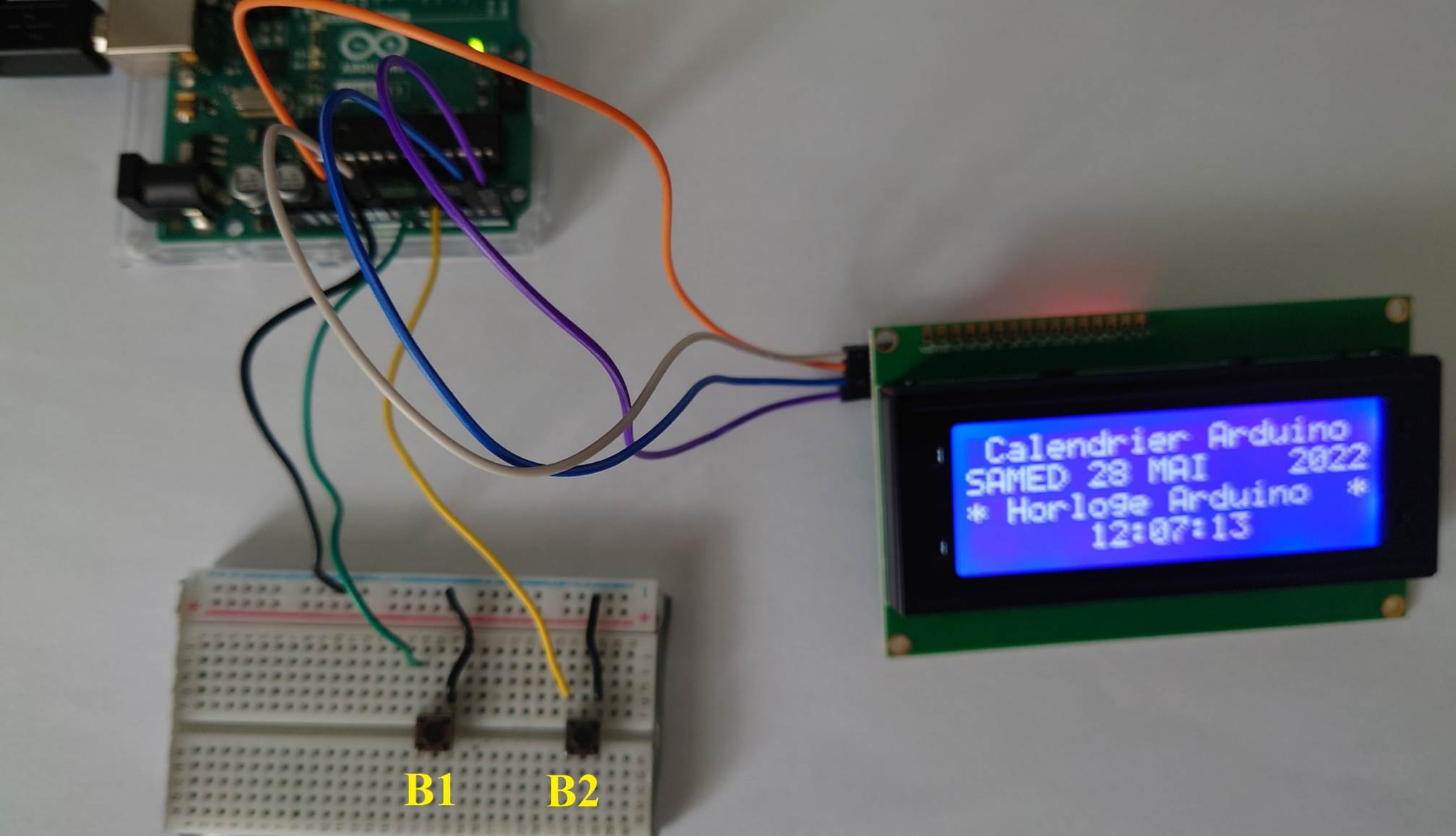

Vidéo de fonctionnement



Matériel: Une carte ARDUINO UNO, une plaque de connexions rapides, 2 boutons, un écran LCD de 4 lignes de 20 caractères  et son interface I2C, fils et "jumpers" pour les connexions

Bibliothèque ARDUINO utilisée: «rLiquidCrystal_I2C»





Lire le programme Horloge4x20 - Télécharger le programme Horloge4x20.B4R




Retour vers  HAUT Page



Les programmes Horloge2x16.B4R et Horloge4x20.B4R ont été développés grâce à la plate-forme B4X : Anywhere Software | B4X  et plus particulièrement B4R (Visual Basic pour Arduino): Basic Programming | B4R

Installation gratuite  des logiciels nécessaires >>>  Installation B4R
